150瓦放大器电路的说明

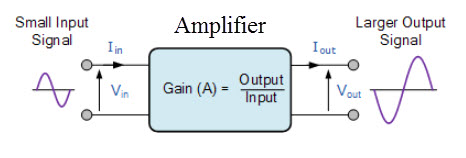

放大器是电子设备中最常用的电路或设备之一。这些是基本构建块bob足球体育app无线通信bob的是什么网站和广播和其他音频系统用于增强信号的特性。可以将放大器定义为增加输入信号的电子设备。它增加了输入信号的电压，电流或功率。

150瓦功率放大器电路

在讨论150W功率放大器电路的概念之前，请了解放大器类型，功率放大器电路，功率放大器概念和功率放大器的工作。

放大器的类型

放大器分类为进入弱信号放大器或功率放大器。

弱放大器

弱信号放大器用于无线接收器，声学拾取器，录音带播放器和CD播放器。弱信号放大器旨在处理小输入信号。这种放大器必须产生最小的内部噪声，同时通过大因素增加信号电压的值。场效应晶体管（FET）对这种应用更有效。

功率放大器

功率放大器用于广播发射器，无线发射器和高音频系统。双极晶体管用于这些应用。功率输出和效率主要被考虑在功率放大中。

功率放大器电路

功率放大器电路用于驱动具有最小输出阻抗的扬声器等负载。扬声器在低阻抗下需要高功率。在此，放大器电路使用推挽式AB配置设计。

放大器电路设计背后的原理是偏置A的不同方式双极结晶体管（BJT）。麦克风的电信号输出低。因此，使用在A类模式中偏置的BJT的公共发射器（CE）配置，该低电压信号被放大到可持续水平。在此模式下，输出是处于低功率的反相扩增信号。二达灵顿功率晶体管布置在AB类配置中以放大该信号的功率电平。在A类模式中配置的晶体管用于驱动该晶体管配置。

功率放大器电路的概念

电路的主要方面是AB类放大器和A类A类电压放大器。在AB类模式中偏置的晶体管产生用于输入信号的一半的放大输出信号。因此，AB类放大器由两个晶体管组成，其中一个用于输入信号的一半的一半和另一个输入信号的另一个导电。实际上，AB类放大器由二极管组成，以向两个晶体管提供偏置以消除交叉失真。在A类模式中偏置的晶体管在具有低效率的同时产生反相输入信号。

功率放大器的工作

功率放大器中有不同的设计，不同要求20W，50W和100W的RMS值。功率放大器电路由独特的电路组成，以产生电压和功率增益。这包括三个放大阶段，即

• 电压放大级
• 司机舞台
• 输出阶段

以下框图显示放大阶段。

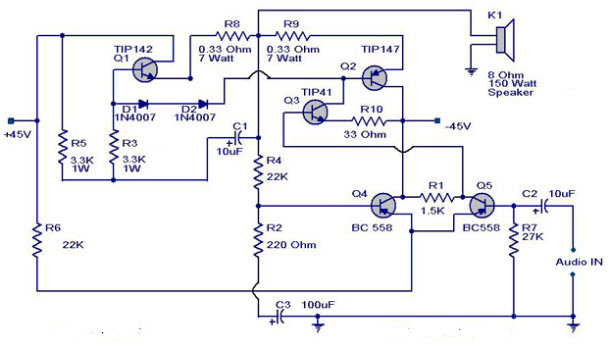

以下电路图讨论了150W功率放大器电路。

该电路在达林顿组合中使用尖端142和尖端147，以将150W RMS传送到4Ω扬声器。该互补的达利顿对晶体管可以处理5A电流和100V电压。

两个BC 558晶体管Q5和Q4被接合，作为预放大器和尖端142和尖端147以及Tip41一起用于驱动扬声器。该电路从5A双电源供电。

该电路的预放大器部分基于晶体管Q4和Q5，其形成差分放大器。差分放大器降低了噪声并提供了用于应用负反馈的装置。因此，改善了电路的整体性能。输入信号从0.33Ω电阻和22kΩ电阻的结施加到Q4的基础。互补的AB推拉阶段围绕Q1和Q2构建以驱动扬声器。二极管D1和D2偏置互补对并确保AB的正常操作。晶体管Q3驱动推拉对，其基部直接耦合到晶体管Q5的集电极。

A + 40 / -40未调节的双电源用于为该放大器电路供电。该电源足以为一个通道和立体应用提供两倍的通道，两倍于变压器，二极管和保险丝的电流额定值。以下电路是双电源单元。

功率放大器电路的应用

• 这可用于驱动低输入阻抗的扬声器。
• 这也用于驱动高功率天线以进行长距离传输。

缺点

使用BJT导致更多的功耗。因此，降低了系统的效率。

本文包括关于功率放大器电路，其类型和工作的概念，希望您对此概念更好地了解。此外，对于有关此概念或电气和电子产品项目的任何疑问，请在下面的评论部分中提供您的反馈。bob体育棋牌bob足球体育app
