5种不同的定时器电路

定时器电路用于产生触发负载的时间延迟间隔。此时间延迟由用户设置。

以下是不同应用中使用的定时器电路的少数示例

1.长时间计时器

该定时器电路设计用于在按钮的按钮上的预设期间接通12 V负载。当周期过期时，锁存继电器从12V电源断开负载和控制器电路。可以通过对微控制器的源代码进行合适的更改来配置时段的长度。

视频长时间定时器电路图

在职的

IC4060是一个14级二进制纹波计数器，它产生基本的时延脉冲。可变电阻R1可调整，以获得不同的时间延迟。在IC 4060处获得延时脉冲。计数器输出由跳线设置。从4060输出到晶体管开关安排。跳线者设置选项。-继电器可以打开时，电源和计数开始，然后关闭后计数期间，或-它可以做相反的。在计数周期结束后，继电器将打开，并保持在电源供应电路。当电源打开时，晶体管T1和T2被激活，然后电源电压缓慢下降。当电源接通时，电源电压从12V开始，然后慢慢下降。这是长时间定时器的工作。

2.冰箱定时器

一般来说，家用电冰箱在下午6点至9点的高峰时段耗电量相当大，低压线路耗电量更大。因此，在这些高峰时间关掉冰箱是最合适的。

这里可以说明一个电路，在该峰值周期内自动关闭冰箱，并在两个半小时后切换它，从而能够节省能量。

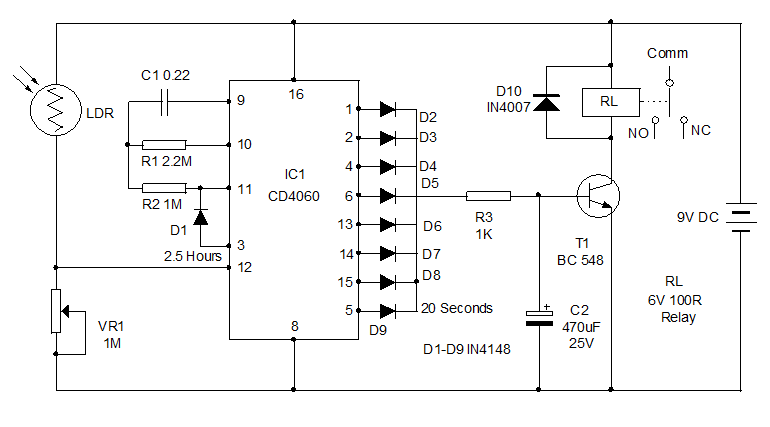

电路工作

LDR被用作光传感器来探测下午6点左右的黑暗。在白天，LDR有较小的电阻和导电。这保持IC1的复位引脚12高，IC保持关闭而不振荡。VR1将IC的复位调整到房间内特定的光线水平，比如下午6点左右。当房间内的光电平低于预设电平时，IC1开始振荡。20秒后，它的引脚5转高并触发继电器驱动晶体管T1。通常情况下，冰箱的电源是通过继电器的Comm和NC触点提供的。所以当继电器触发时，触点就会断开冰箱的电源就会被切断。

随着二进制计数器的前进，IC1的其他输出依次变高。但是由于输出通过二极管D2到D9到达T1的底部，T1在整个过程中一直保持打开状态，直到输出引脚3在2.5小时后变为高电平。当输出引脚3转高时，二极管D1正向偏置，抑制IC振荡，此时除引脚3外的所有输出转低，T1关闭。继电器断电，冰箱再次通过NC触点获得电力。这种情况将一直持续到LDR在早晨再次亮起。然后IC1复位，引脚3再次变低。所以在白天，冰箱也像往常一样工作。只有在下午6点到8点半的高峰时段，冰箱才会关闭。通过增加C1或R1的值，您可以将时间延迟增加到3或4小时。

如何设置？

将电路组装在一个普通的PCB上，封装在一个盒子里。您可以使用一个稳定箱，使输出插头可以很容易地固定。电路使用9伏500毫安变压器电源。从一次变压器取相线，并将其连接到继电器的公共触点。将另一根电线连接到继电器的NC触点，并将其另一端连接到插座的Live引脚。从变压器初级的中性点取一根电线，连接到插座的中性点引脚。现在这个插座可以用来给冰箱充电了。将LDR固定在盒子外面有白光的地方(注意夜间房间的光线不应落在LDR上)。白天室内光线不足时，应将LDR置于室外，用细线连接到电路上。调整预设的VR1，将LDR的灵敏度设置在特定的光级。

3.可编程工业计时器

工业上经常需要可编程定时器来实现负载开启和关闭的某些重复性特性。在本电路设计中，我们使用AT80C52单片机，通过设定输入开关来设定时间。LCD显示帮助设置时间周期，而继电器适当地接口从微控制器操作负载，根据进入时间的打开和关闭的时期是作出的。

视频可编程工业定时器

电路描述

按下启动按钮，微控制器的显示界面开始显示相关指令。然后由用户输入负载的ON时间。这是通过按INC按钮来完成的。多次按下按钮将增加开机时间。按下DEC按钮减少ON时间。这段时间通过按下回车键存储在微控制器中。最初晶体管连接到5V信号并开始导电，结果继电器通电，灯发光。按下相应的按钮，灯的发光时间可以增加或减少。这是通过微控制器根据所存储的时间相应地向晶体管发送高逻辑脉冲来实现的。在按下紧急关闭按钮时，微控制器接收到一个中断信号，并相应地产生一个低逻辑信号到晶体管，从而关闭继电器和负载。

4.基于射频的可编程工业定时器

这是可编程工业定时器的改进版本，其中使用射频通信远程控制负载切换的时间。bob的是什么网站

在发送端，4个按钮与编码器接口-开始按钮，INC按钮，DEC按钮和Enter按钮。按下相关的按钮，编码器相应生成输入的数字代码，即将并行数据转换为串行形式。然后使用射频模块传输该串行数据。

在接收端，解码器将接收到的串行数据转换为并行形式，即原始数据。的单片机引脚连接到译码器的输出,因此,根据接收到的输入,单片机控制晶体管的导通,以控制继电器的开关,从而负载保持开启的时间设定在发射机的一面。

5.自动调光水族馆灯

我们都熟悉水族馆，我们经常使用在家里作为装饰的目的，有人想在家里养鱼(当然不是吃!)这里展示了一个基本的系统，它可以在白天和晚上点亮水族馆，在午夜关闭或调暗它。

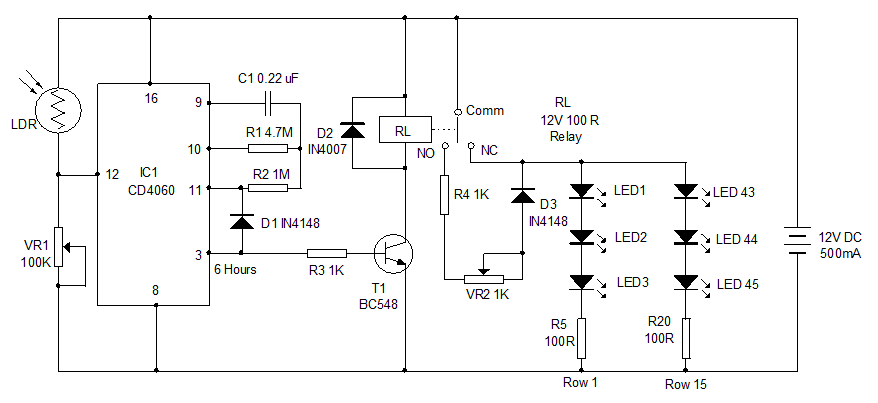

基本原理涉及使用振荡IC控制继电器的触发。

该电路采用二进制计数IC CD4060获得日落后6小时的延时。LDR作为光传感器来控制IC的工作，在白天，LDR具有更小的电阻和导电性。这保持复位引脚12的IC高，它仍然关闭。当光照强度降低时，LDR电阻增大，IC开始振荡。这发生在下午6点左右(由VR1设置)。IC1的振荡元件是C1和R1，这给了一个6小时的时间延迟，将输出引脚3转到高状态。当输出引脚3变高(6小时后)，晶体管T1打开，继电器触发。同时，D1二极管正向偏置，抑制IC的振荡，然后锁存，保持继电器通电，直到IC早上复位。

通常，LED面板的电源是通过中继的公共和NC（常连接）触点。但是，当继电器通电时，LED面板的电源将通过继电器的NO（常开）触点旁路。在进入LED面板之前，功率通过R4和VR2，使LED变暗暗淡。VR2用于调整LED的亮度。使用VR2可以从暗状态调节来自LED面板的光。

LED面板由45个单色或双色LED组成。led应该是高亮度透明类型，以提供足够的亮度。将led排成15行，每一行由3个led组成，并串联一个100欧姆限流电阻。图中只显示了两行。按照图表所示排列所有15行。最好将led固定在一长片普通的PCB上，并用细线将面板连接到继电器上。LDR应放置在日照充足的位置。使用细塑料电线连接LDR，并将其放置在靠近窗户或室外，以获得白天的光线。

IC4060

让我们现在有一个关于IC 4060的简短

IC CD 4060是用于为不同应用设计计时器的优异IC。通过选择定时组件的合适值，可以从几秒钟到几个小时调整时间。CD 4060是振荡器暨二进制计数器兼分频器集成电路，其内置于振荡器，基于三个逆变器。可以使用外部电容器组合设置内部振荡器的基本频率。IC CD4060在5到15伏特DC之间工作，而CMOS版本HEF 4060则工作到三伏。

IC的引脚16是VCC引脚。如果100个UF电容连接到该引脚，即使输入电压略微波动，IC也会得到更多的稳定性。销8是地销。

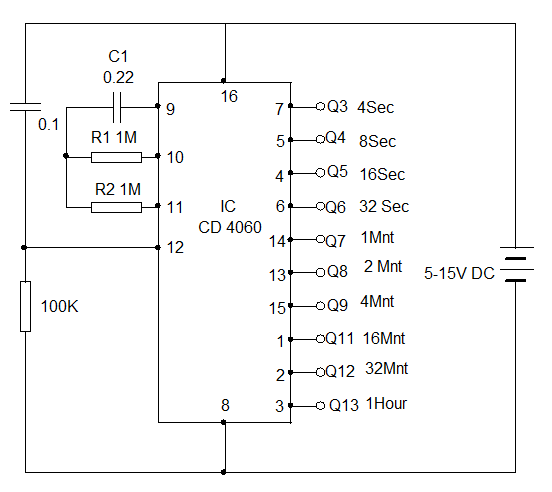

计时电路

IC CD4060需要外部时序组件将振荡馈送到引脚11中的时钟。定时电容连接到引脚9，并且定时电阻器到引脚10.引脚中的时钟也需要大约1M的高值电阻器。代替外部时序组件，来自振荡器的时钟脉冲可以馈送到引脚11中的时钟。通过外部定时组件，IC将开始振荡，并且输出的时间延迟取决于定时电阻器和定时电容的值取决于定时电阻器和定时电容器的值。

重置

IC的引脚12是复位引脚。仅当重置引脚处于地电位时，才能振荡。因此，连接0.1电容和100K电阻以在开机时重置IC。然后它将开始振荡。

输出和二进制计数

IC有10个输出，每个输出源源10 mA电流和电压略低于VCC。输出编号为Q3至Q13。输出Q10缺失，因此可以从Q11获得双倍时间。这提高了更多的灵活性来获得更多时间。在完成一个定时循环后，从Q3到Q13的每个输出都高亮。IC内部有一个振荡器和14个串联的双枚玻酮。这种布置称为纹波级联布置。最初，振荡施加到第一双稳态，然后驱动第二个双稳态等。信号输入在每个双稳态中除以两个，因此总共15个信号中的每一个半的发射器中的每一个。在这15个信号中，10个信号可从Q3到Q13获得。 So the second output gets double time than that of first output. The Third output gets double time than that of the Second one. This continues and maximum time will be available at the last output Q13. But during that time, other outputs will also give high output based on their timing.

自锁的集成电路

基于cd4060的定时器可以锁存，以阻止振荡，并保持输出高，直到重置。为此，可以使用IN4148二极管。当高输出通过二极管连接到Pin11时，当高输出时时钟将被抑制。只有当关闭电源复位时，集成电路才会再次振荡。

计时周期的公式

Time t = 2 n / f osc =秒

n为所选的Q输出数

2 n = Q输出数= 2 x Q无次Q3输出= 2x2x2 = 8

f osc = 1 / 2.5 (R1XC1) =赫兹

R1是在欧姆和C1中的销10处的电阻，在FARAD中的销9处的电容器。

例如，如果R1为1M, C1为0.22，则osc的基本频率为

1 / 2.5(1,000,000 x 0.000000 22) = 1.8 Hz

如果选择的输出是Q3，那么2n是2 x 2 x 2 = 8

因此，时间周期(秒)为t = 2 n / 1.8 Hz = 8 / 1.8 = 4.4秒

现在你已经对五种不同类型的定时器电路有了一个概念，如果你对这个话题有任何疑问，或者对电气和电子项目请在下方留下评论。
