8085微处理器体系结构:工作及其应用

集成电路的第一发明是在1959年，这纪念微处理器的历史。并且在1971年中发明的第一微处理器是英特尔4004。它甚至称为中央处理单元（CPU），其中多个计算机外围部件集成在一个芯片上。这包括寄存器，控制总线，时钟，ALU，控制部分和存储器单元。通过许多世代，当前的微处理器的产生也能够执行使用64位处理器的高计算任务。这是对微处理器的简要评估和我们今天要讨论的一种类型的是8085微处理器架构。

8085微处理器是什么？

通常，8085是8位微处理器、它是在1976年由英特尔团队在NMOS技术的帮助下推出的。这个处理器是微处理器的更新版本。的配置8085微处理器主要包括数据总线-8位，地址总线16位，程序计数器-16位，堆叠指针-16位，寄存器8位，+ 5V电压电源，并在3.2MHz单段CLK处运行。8085微处理器的应用涉及微波炉，洗衣机，小工具等8085微处理器的特点是如下:

• 这种微处理器是一种8位设备，以同时的方式接收、操作或输出8位信息。
• 处理器由16位和8位地址和数据线组成，因此设备的容量是2¹⁶这是64kb的记忆力。
• 这是一个单一的NMOS芯片器件，有6200个晶体管
• 共有246个操作代码和80条指令
• 由于8085微处理器有8位输入/输出地址线，它有地址2的能力⁸= 256输入和输出端口。
• 该微处理器可在40个引脚的浸渍封装中使用
• 为了将大量信息从I/O传输到内存，又从内存传输到I/O，处理器与DMA控制器共享总线。
• 它有一种方法，可以增强中断处理机制
• 8085处理器甚至可以作为一个三芯片的微型计算机使用IC 8355和IC 8155电路的支持。
• 它有一个内部时钟发生器
• 它在一个占空比为50%的时钟周期上工作

8085微处理器体系结构

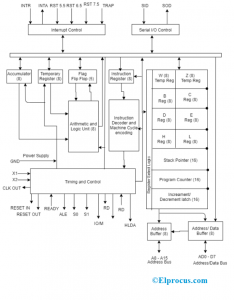

8085微处理器的体系结构主要包括时序控制单元、算术逻辑单元、解码器，指令寄存器，中断控制，寄存器阵列，串行输入/输出控制。微处理器最重要的部分是中央处理器。

8085微处理器的操作

ALU的主要操作是算术和逻辑，包括加、增、减、减、逻辑运算，如AND, OR, Ex-OR，补充，评估，左移或右移。临时寄存器以及累加器都用于在整个操作中保存信息，然后将存储在累加器内。基于操作的结果，布置或重新排列不同的标志。

标志寄存器

的标志寄存器微处理器8085.可分为符号、零、辅助进位、奇偶和进位五种类型。为这些标志类型预留的位的位置。ALU运算后，当最高有效位(D7)的结果为1时，则排列符号标志。当ALU结果的操作为0时，将设置0标志。当结果不为零时，零标志将被重置。

在算术过程中，每当一个进位用较小的nibble产生时，就会设置一个辅助类型的进位标志。在ALU操作之后，当结果为偶数时，奇偶校验标志将被设置，否则将被重置。当运算过程以进位输出时，将设置进位标志，否则将重置。在这五种类型的标志之间，内部使用AC类型标志，用于BCD算术，开发人员使用其余四个标志，以确保进程的结果条件。

控制及定时装置

控制和定时单元与所有行动的微处理器的时钟，并给出所需的控制信号bob的是什么网站在微处理器和外围设备中。

解码器和指令寄存器
当它之后，当它位于指令寄存器中并且编码和解码到不同的设备周期中之后，从存储器中获得订单。

寄存器阵列

通用可编程寄存器可分为几种类型除了像B、C、D、E、H和l这样的累加器，这些都被用作8位寄存器，否则耦合存储16位数据。允许的夫妇是BC, DE和HL，短期的W和Z寄存器是在处理器中使用的，它不能与开发商一起使用。

专用寄存器

这些寄存器分为四种类型，即程序计数器、堆栈指针、递增或递减寄存器、地址缓冲区或数据缓冲区。

程序计数器

这是第一种专用寄存器，它认为指令是由微处理器执行的。当ALU完成指令的执行，然后微处理器搜索其他指令要执行。因此，为了节省时间，就需要保存下一个要执行的指令地址。微处理器在执行一条指令时增加程序，因此，下一条指令内存地址对应的程序将被执行。

8085中的堆栈指针

SP或堆栈指针是一个16位寄存器和类似于堆栈的函数，它在整个push和pop进程中不断增加或减少。

递增或递减寄存器

8位寄存器内容或内存位置可以用1来增加或减少。16位寄存器对于递增或递减程序很有用计数器以及堆栈指针寄存器内容与一个。这个操作可以在任何内存位置或任何类型的寄存器上执行。

Address-Buffer & Address-Data-Buffer

地址缓冲区存储从内存中复制的执行信息。内存和I/O芯片与这些总线相关联;然后CPU可以用I/O芯片和存储器代替首选数据。

地址总线和数据总线

数据总线在携带将要储存的相关信息方面是有用的。它是双向的，但是地址总线指示了它必须存储的位置&它是单向的，用于传输信息以及地址输入/输出设备。

定时控制单元

该时序控制单元可用于向8085微处理器体系结构提供信号，以实现特定的过程。定时和控制单元用于控制内部和外部电路。它们分为四种类型，即控制单元如RD ' ALE, READY, WR '，状态单元如S0, S1，和IO/M '， DM单元如HLDA，以及HOLD单元，复位单元如RST-IN和RST-OUT。

销图

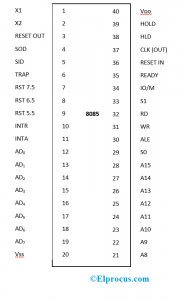

这8085是一个40针微处理器，这些被分为7组。用下面的8085微处理器引脚图，功能和目的可以很容易地知道。

数据总线

从12到17的引脚是数据总线引脚，即AD₀——广告₇，这具有最小相当的8位数据和地址总线。

地址总线

从21到28的引脚是数据总线引脚A₈——一个₁₅，它携带最重要的8位数据和地址总线。

状态和控制信号

为了找出操作的行为，主要考虑这些信号。在8085设备中，各有3个控制和状态信号。

理查德·道金斯- 这是用于调节读取操作的信号。当引脚移动到低电平时，它表示读取所选择的内存。

或者说是- 这是用于对写操作的调节的信号。当引脚移动到低电平时，它表示数据总线信息被写入所选择的存储器位置。

啤酒- ALE对应地址锁存使能信号。ALE信号在机器初始时钟周期时是高的，这使得地址的最后8位被内存或外部锁存器锁存。

IO / M-这是识别地址分配给I/O或内存设备的状态信号。

准备好了-此引脚用于指定外设是否能够传输信息。当这个引脚高时，它传输数据，如果这个引脚低，微处理器设备需要等待，直到引脚进入高状态。

S.₀和S₁引脚-这些引脚是定义以下操作的状态信号，这些是:

S0	S1	Functionality
0	0	停止
1	0	写
0	1	读
1	1	拿来

时钟信号

CLK-这是输出信号是引脚37。这甚至被用于其他数字集成电路中。时钟信号的频率与处理器频率相似。

X1和X2-这些是引脚1和2的输入信号。这些引脚与外部振荡器连接，外部振荡器操作设备的内部电路系统。这些引脚用于产生微处理器功能所需的时钟。

复位信号

有两个复位引脚是复位入和复位出在引脚3和36。

重置- 此引脚表示将程序计数器重置为零。此外，该引脚重置HLDA触发器和IE引脚。控制处理单元将处于复位状态，直到未触发复位。

重置了- 此引脚表示CPU处于复位状态。

串行输入/输出信号

s-这是串行输入数据线信号。这条日期线上的信息被纳入7号^TH.bit of the ACC时，RIM的功能被执行。

草皮-这是串行输出数据线信号。ACC的7^TH.bit是执行SIIM功能时SOD数据线上的输出。

外部发起和中断信号

HLDA.—保持应答信号，表示接收到的保持请求信号。当请求被删除时，引脚进入低状态。这是输出引脚。

抓住-这个引脚表明其他设备是在需要利用数据和地址总线。这是输入引脚。

inta.-这个引脚是中断确认，是由微处理器设备在接收到INTR引脚之后。这是输出引脚。

INTR-这是中断请求信号。与其他中断信号相比，它具有最小的优先级。

中断信号	下一个指令的位置
陷阱	0024
RST 7.5	003c.
RST 6.5	0034
RST 5.5	002 c

Trap, RST 5.5, 6.5, 7.5-这些都是输入中断引脚。当任何一个中断引脚被识别时，下一个信号已经从内存中的固定位置起作用，根据下表:

这些中断信号的优先级列表是

陷阱——最高

RST 7.5 -高

RST 6.5 -中等

RST 5.5 -低

INTR -最低

电源信号为Vcc和Vss这是+5V和接地引脚。

8085微处理器时序图

要清楚地了解微处理器的运行和性能，时序图是最合适的方法。使用时序图，很容易了解系统的功能，每个指令和执行的详细功能，以及其他。时序图是指令与时间相对应的步骤的图形表示。表示时钟周期、时间周期、数据总线、操作类型(如RD/WR/Status)和时钟周期。

在8085微处理器体系结构中，这里我们将研究I/O RD, I/O WR，内存RD，内存WR和操作码获取的时序图。

操作码获取

时序图为:

I / O读取

时序图为:

I / O写

时序图为:

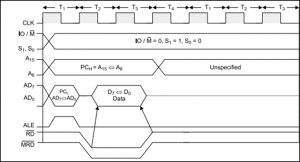

内存读取

时序图为:

记忆写

时序图为:

对于所有这些时序图，常用的术语是:

理查德·道金斯—当它高时，这意味着微处理器没有读取数据，或当它低时，这意味着微处理器读取数据。

或者说是—当值高时表示微处理器不写入数据，当值低时表示微处理器写入数据。

IO / M—当它高时，这意味着设备执行I/O操作，或当它低时，这意味着微处理器执行内存操作。

啤酒- 此信号意味着有效的地址可用性。当信号高时，它作为地址总线执行，或者当它低时，它执行为数据总线。

S0和S1- 表示正在进行的机器周期。

考虑下表:

	状态信号			控制信号
机器工作周期	IO / M”	S1	S0	理查德·道金斯的	WR'	国际商标的
OPCODE获取	0	1	1	0	1	1
内存读取	0	1	0	0	1	1
记忆写	0	0	1	1	0	1
输入读	1	1	0	0	1	1
输入写	1	0	1	1	0	1

8085微处理器指令集

这指令集8085微处理器体系结构就是用来完成精确任务的指令代码，指令集分为控制指令、逻辑指令、分支指令、算术指令和数据传输指令。

8085的寻址模式

寻址模式8085微处理器可以定义为这些模式提供的命令，用于在不改变内容的情况下以不同的形式表示信息。这些寻址方式分为直接寻址、注册寻址、直接寻址、间接寻址和隐含寻址五种。

立即寻址模式

在这里，源操作数是信息。当信息为8位时，则指令为2字节。或者当信息是16位的时候，那么指令是3个字节。

考虑以下例子:

MVI b60 -它意味着将60H日期快速移动到B寄存器

JMP地址——它意味着操作数地址的快速跳转

寄存器寻址模式

在这里，必须被操作的信息存在于寄存器中，而操作数就是寄存器。因此，操作是在微处理器的多个寄存器中进行的。

考虑以下例子:

INR B -它意味着寄存器B内容增加一位

MOV A, B -它意味着将内容从寄存器B移动到A

ADD B -它意味着寄存器A和寄存器B相加，并将输出累加到A中

JMP地址——它意味着操作数地址的快速跳转

直接寻址模式

在这里，必须被操作的信息存在于内存单元中，而操作数直接被认为是内存单元。

考虑以下例子:

LDA 2100 -它意味着将内存位置内容加载到累加器A

IN 35 -它意味着从具有地址35的端口读取信息

间接寻址模式

在这里，必须操作的信息存在于内存位置中，而操作数间接地被认为是寄存器对。

考虑以下例子:

LDAX B-它意味着将B- c寄存器的内容移动到累加器
LXIH 9570 -它意味着立即装载带有位置9570地址的H-L对

隐式寻址模式

在这里，操作数被隐藏，而必须被操作的信息存在于数据本身中。

例子有:

RRC -意味着将蓄电池A旋转到右位

RLC -意味着将蓄电池A旋转到左位

应用程序

随着微处理器器件的发展，许多人的生活发生了跨越多个行业和领域的巨大转变。由于该设备的成本效益、最小的重量和最小的功耗，这些微处理器如今被大量使用。今天，让我们来考虑一下8085微处理器架构的应用。

由于8085微处理器体系结构包含了具有跳跃、添加、Sub、Move等多种基本指令的指令集。有了这个指令集，指令是用一种可被操作设备理解的编程语言组成的，并执行许多功能，如加、除、乘、移进位等等。甚至更复杂的工作也可以通过这些微处理器完成。

工程应用

那些使用微处理器的应用程序是在交通管理设备，系统服务器，医疗设备，处理系统，电梯，大型机械，保护系统，调查领域和在少数有自动进出的锁系统。

医学领域

微处理器在医学行业中的最重要用途是在微处理器调节该装置的胰岛素泵中。它运行了多种功能，如计算，从生物传感器接收的信息处理，并检查结果。

bob的是什么网站

• 在通信领域，电bob的是什么网站话行业也是最重要的，也是增强。在这里，微处理器在数字电话系统，调制解调器，数据电缆和电话交换中进行了使用，以及许多其他。
• 微处理器在卫星系统中的应用，电视也允许电视考试的可能性。
• 即使在航空公司和铁路登记系统中，使用微处理器。LAN和WAN用于在计算机系统上建立垂直数据的通信。bob的是什么网站

bob足球体育app

计算机的大脑是微处理器技术。这些是在各种类型的系统中实现的，比如在微型计算机到超级计算机的范围。在游戏行业中，许多游戏指令都是使用微处理器开发的。

电视，iPad，虚拟控制甚至包括这些微处理器，以执行复杂的指令和功能。

因此，这就是关于8085微处理器架构的所有内容。最后，从以上信息，我们可以得出结论8085微处理器的功能它是一个8位微处理器，封闭的40引脚，使用+5V电源电压的操作。它包括16位堆栈指针和程序计数器，以及74条指令集，等等。我有个问题要问你，什么是8085微处理器模拟器吗?
