什么是CMOS：工作原理及其应用

术语CMOS代表“互补金属氧化物半导体”。这是计算机芯片设计行业中最受欢迎的技术之一，而今天广泛使用集成电路在各种各样的应用中。今天的计算机存储器、cpu和手机都利用了这种技术，因为它有几个关键的优势。该技术同时利用了P通道和N通道半导体器件。互补MOS或CMOS技术是当今最流行的MOSFET技术之一。这是微处理器、微控制器芯片、RAM、ROM等存储器的主导半导体技术，eepm和特定于应用的集成电路（ASIC）。

MOS技术简介

在IC设计中，基本和最重要的组件是晶体管。因此MOSFET是许多应用中使用的一种晶体管。通过包括半导体层，通常是晶片，通常是晶片，从单晶的硅的切片，可以像夹层一样完成这种晶体管的形成;一层二氧化硅和金属层。这些层允许在半导体材料内形成晶体管。像SiO 2这样的良好绝缘体具有薄层，厚度为一百个分子。

我们用多晶硅(poly)代替金属作为栅段的晶体管。在大规模集成电路中，几乎可以用金属栅取代场效应晶体管的多晶硅栅。有时，多晶硅和金属FET都被称为IGFET，这意味着绝缘栅极FET，因为栅极下面的Sio2是一种绝缘体。

互补金属氧化物半导体

主要的CMOS相对于NMOS的优势和双极技术是较小的功耗。与NMOS或双极电路不同，互补MOS电路几乎没有静态功耗。在电路实际切换的情况下，电源仅消耗。这允许将更多CMOS栅极集成在IC上而不是NMOS或双极技术，造成更好的性能。互补金属氧化物半导体晶体管由P沟道MOS（PMOS）和N沟道MOS（NMOS）组成。请参阅链接以了解更多信息CMOS晶体管的制作工艺。

NMOS

NMOS建立在p型衬底上，在其上扩散n型源极和漏极。在NMOS中，大多数载流子是电子。当对栅极施加高电压时，NMOS将导电。同样，当低电压施加到栅极时，NMOS将不导电。NMOS被认为比PMOS快，因为NMOS中的载流子(电子)的速度是空穴的两倍。

PMOS.

P沟道MOSFET由P型源极和漏极组成，在n型衬底上扩散。大多数运营商都是洞。当高电压施加到栅极时，PMOS将不会进行。当将低电压施加到栅极时，PMO将导通。PMOS设备比NMOS器件更加免受噪声。

互补金属氧化物半导体的工作原理

在CMOS技术中，使用n型和p型晶体管来设计逻辑功能。打开一种类型晶体管的同一信号被用来关闭另一种类型的晶体管。这种特性使得逻辑器件的设计只使用简单的开关，而不需要一个上拉电阻。

在cmos.逻辑门N型MOSFET的集合布置在输出和低压电源轨（VSS或通常接地）之间的下拉网络中。代替NMOS逻辑门的负载电阻，CMOS逻辑门具有在输出和高压轨（通常名为VDD）之间的上拉网络中的P型MOSFET的集合。

因此，如果P型和N型晶体管都具有连接到相同输入的栅极，则当N型MOSFET关闭时，P型MOSFET将打开，反之亦然。该网络被布置成使得对于下图中所示的任何输入图案，该网络被打开，另一个OFF。

CMOS在两个状态下提供相对高的速度，低功耗，高噪声边距，并将在宽范围内运行（提供源电压固定）。此外，为了更好地理解互补的金属氧化物半导体工作原理，我们需要简要讨论如下所述的CMOS逻辑栅极。

哪些设备使用CMOS？

像CMOS这样的技术被用于不同的芯片，如微控制器，微处理器，SRAM(静态RAM)和其他数字逻辑电路。该技术广泛应用于模拟电路中，包括数据转换器、图像传感器和多种通信高度集成的收发器。bob的是什么网站

CMOS反相器

逆变器电路如下图所示。它包括PMOS和NMOS FET。输入A用作两个晶体管的栅极电压。

NMOS晶体管从Vss(地)输入，PMOS晶体管从Vdd输入。输出终端Y。当在逆变器的输入端(a)输入一个高电压(~ Vdd)时，PMOS成为开路，NMOS关闭，输出将被拉下至Vss。

当低电平电压(

输入	逻辑输入	输出	逻辑输出
0 V.	0.	VDD.	1
VDD.	1	0 V.	0.

CMOS NAND门

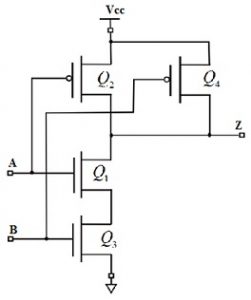

下图显示了一个2输入互补MOS非门。它由Y和地之间的两个串联NMOS晶体管和Y和VDD之间的两个并联PMOS晶体管组成。

如果输入A或B是逻辑0，则至少一个NMOS晶体管将关闭，将路径从Y中断到地。但是至少一个PMOS晶体管将亮起，从Y到VDD创建路径。

因此，输出y会很高。如果两个输入都很高，则两种NMOS晶体管都将亮起，两个PMOS晶体管都将关闭。因此，输出将是逻辑低的。下表中给出的NAND逻辑门的真实表。

一种	B.	下拉网络	牵引网	输出Y.
0.	0.	离开	在	1
0.	1	离开	在	1
1	0.	离开	在	1
1	1	在	离开	0.

CMOS也没有门

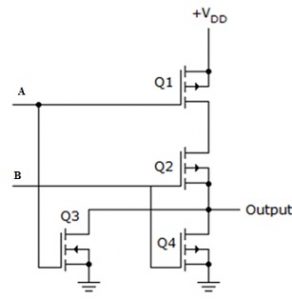

2输入或门显示在下图。NMOS晶体管并联，在输入高时将输出量拉低。当两个输入低电平时，PMOS晶体管串联以将输出高，如下表所示。输出永远不会浮动。

NOR逻辑门的真值表如下表所示。

一种	B.	y
0.	0.	1
0.	1	0.
1	0.	0.
1	1	0.

互补金属氧化物半导体工艺

CMOS晶体管的制造可以在硅片上完成。晶圆的直径在20mm - 300mm之间。在这方面，平版印刷的工艺与印刷机相同。在每一步，不同的材料可以沉积，蚀刻或图案。这个过程很容易理解，只需在简化的组装方法中查看晶圆的顶部和横截面即可。采用n -阱、pt -阱、Twin -阱、SOI (Silicon on绝缘体上的硅)三种工艺可实现CMOS的制备。请参考这个链接了解更多互补金属氧化物半导体工艺。

CMOS电池的寿命

CMOS电池的典型寿命约为10年。但是，这可以基于PC所在的情况和周围环境来改变。

CMOS电池的失败症状

当CMOS电池发生故障时，计算机无法在关闭后维护计算机上的确切时间和日期。例如，一旦计算机打开，您可能会看到1990年12:00和1990年1月1日12:00的时间和日期。此故障指定CMOS的电池失败。

• 启动笔记本电脑很困难
• 计算机主板可连续发出“哔”的声音
• 时间和日期已重置
• 计算机的外围设备不会正确响应
• 硬件驱动程序消失了
• 无法连接互联网。

互补金属氧化物半导体特性

CMOS最重要的特点是静态电力利用率低，抗噪声巨大。当从一对MOSFET晶体管切断的单个晶体管关闭时，串联组合在on＆OFF的两个陈述中使用显着的电力。

因此，与其他类型的逻辑电路如TTL或NMOS逻辑相比，这些器件不会产生余热，这些逻辑电路通常使用一些恒流，即使它们不改变其状态。

这些CMOS特性将允许在集成电路上以高密度集成逻辑功能。因此，CMOS已成为在VLSI芯片内执行的最常用的技术。

短语MOS是一个参考MOSFET的物理结构，其中包括一个电极与金属栅极，位于顶部的氧化物绝缘体半导体材料。

像铝这样的材料只被使用过一次，但是这种材料现在是多晶硅。其他金属栅极的设计可以通过CMOS工艺中高κ介电材料的到达来实现。

CCD VS CMOS.

像电荷耦合器件(CCD)和互补金属氧化物半导体(CMOS)这样的图像传感器是两种不同的技术。这些是用来数码捕捉图像的。每种图像传感器都有其优缺点和应用。

CCD＆CMOS之间的主要区别是捕获框架的方法。CCD等电荷耦合器件使用全局快门，而CMOS使用滚动挡板。这两个图像传感器将光从光器电气变为电气并将其加工到电子信号中。

在ccd中使用的制造过程是特殊的，以形成在集成电路中移动电荷的能力而不改变。因此，这种制造过程可以导致非常高质量的传感器的光敏度和保真度。

相比之下，CMOS芯片使用固定的制造程序来设计芯片，并且还可以使用类似的过程制造微处理器。由于制造的差异，在CCD 7 CMOS这样的传感器中存在一些明显的异化。

CCD传感器捕获的图像噪声小，质量高，而CMOS传感器通常更容易受到噪声的影响。

通常，CMOS消耗更少的能量，而CCD消耗大量的能量，相当于CMOS传感器的100多倍。

CMOS芯片的制造可以在任何典型的硅生产线上完成，因为与ccd相比，它们往往非常便宜。CCD传感器更加成熟，因为它们是长期大批量生产的。

CMOS和CCD的成像都依靠光电的作用来产生光的电信号

基于上述差异，CCD用于摄像机以通过大量的像素和出色的光敏性来定位高质量的图像。通常，CMOS传感器具有较少的分辨率，质量和灵敏度。
在一些应用中，CMOS传感器最近的进步已经接近于CCD器件。一般来说，CMOS相机并不昂贵&它们有很高的电池寿命。

封闭在互补金属氧化物半导体

闭锁可以定义为当两个端子之间发生短路，如电源和地，从而产生大电流，IC可以损坏。在CMOS中，闭锁是由于两个晶体管之间的通信，如寄生的PNP和NPN，在电源轨和地轨之间发生低阻抗跟踪bob的是什么网站晶体管。

在CMOS电路中，像PNP＆NPN这样的两个晶体管连接到两个电源轨，如VDD＆GND。这些晶体管的保护可以通过电阻器进行。

在闩锁传输中，电流将从VDD流到GND直接通过两个晶体管，从而可能发生短路，因此极限电流将从VDD流到接地端子。

有不同的闩锁预防方法

在闩锁预防中，可以将高电阻放置在路径中，以通过使用以下方法停止整个供应中的电流流程，并使β1*β2在1以下。

通过绝缘氧化物层，寄生蛋白酶的结构将在晶体管的周围喙，如PMOS＆NMOS。一旦注意到闩锁，闩锁保护的技术将关闭设备。

闩锁的测试服务可以由市场上的许多供应商完成。该测试可以通过一系列尝试来完成，以激活CMOS IC中的SCR的结构，而当过电流流过它时检查相关引脚。

建议从实验批次中获取第一批样品，并将其送到latup的检测实验室。本实验室将采用最大可能的电源，并通过监控电流供应，在出现闭锁时为芯片的输入和输出提供电流供应。

好处

CMOS的优点包括以下几点。

CMOS优于TTL的主要优点是良好的噪声裕度和更低的功耗。这是由于从VDD到GND没有直线传导通道，跌落时间根据输入的条件，然后通过CMOS芯片传输数字信号将变得容易和低成本。

CMOS用于解释计算机主板上的内存量，该存储器将存储在BIOS的设置中。这些设置主要包括硬件的日期，时间和设置
TTL是一种双极晶体管工作在直流脉冲上的数字逻辑电路。几个晶体管逻辑门通常由一个集成电路组成。

如果CMOS以两种方式主动驱动，则输出

• 它使用单一电源，如+ VDD
• 这些门很简单
• 输入阻抗高
• 每当处于设定状态时，CMOS逻辑使用更少的电源
• 功耗可以忽略不计。
• 扇出很高
• TTL兼容性
• 温度稳定性
• 噪音豁免是好的
• 紧凑的
• 设计非常好
• 机械稳健
• 逻辑摆幅大(VDD)

缺点

CMOS的缺点包括以下内容。

• 一旦处理步骤增加，成本就会增加，但可以解决。
• 与NMOS相比，CMOS的封装密度低。
• MOS芯片应通过放置否则提供静电充电来获得静电;在引线中获得的静态电荷将损坏芯片。通过包括保护电路，可以解决该问题。
• CMOS逆变器的另一个缺点是它使用两个晶体管而不是一个NMOS来构建逆变器，这意味着与NMOS相比，CMOS在芯片上使用更多的空间。由于CMOS技术的进步，这些缺陷很小。

互补金属氧化物半导体的应用程序

互补MOS过程被广泛实施，并为几乎所有数字逻辑应用程序具有基本上更换了NMOS和双极过程。CMOS技术已被用于以下数字IC设计。

• 计算机回忆，CPU
• 微处理器设计
• 闪存芯片设计
• 用于设计特定于应用的集成电路（ASIC）

就这样CMOS晶体管非常有名因为它们有效地使用电力。当他们从一种状态转换到另一种状态时，他们不使用电力供应。此外，互补的半导体工作相互停止o/p电压。结果是一个低功耗的设计，提供更少的热量，由于这个原因，这些晶体管已经改变了其他早期的设计，如在摄像机传感器内的ccd和目前大多数处理器使用。计算机内的CMOS存储器是一种非易失性RAM，存储BIOS设置&时间和日期信息。

我相信你们对这个概念有了更好的理解。此外，任何关于此概念的查询或bob体育棋牌，请通过评论以下评论部分提供宝贵的建议。这是一个问题，为什么CMOS比NMOS更优选？
