了解电容器 - 电容器的工作

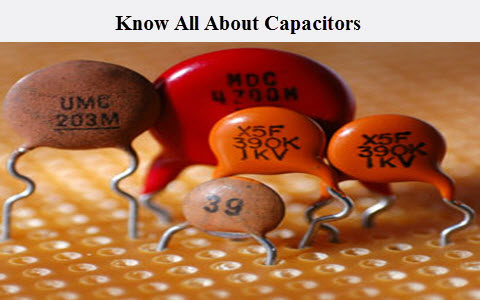

就像各种电气和电子元件如电阻器，晶体管，IC，电容器是电气和电子电路设计中最使用的组件之一。有时电容器被称为冷凝器。它在各种各样地发挥着重要作用嵌入式应用程序。这些组件可在不同的评级下获得。它包括两个由电介质或非导电物质分配的金属板。有市场上提供各种电容器，但是这些电容器之间的区别通常是由在极板中使用的介电材料造成的。一些电容器看起来像管子，一些电容器是用陶瓷材料设计的，并浸入环氧树脂覆盖它们。本文概述了什么是电容，电容的工作和电容的结构。

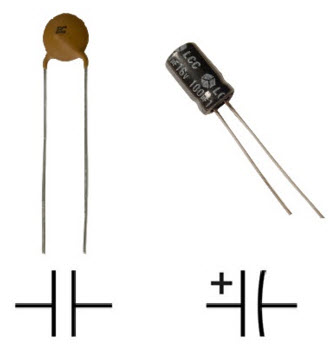

什么是电容器？

电容器是一种两端电导体，由绝缘体隔开。当它们连接到一个电源时，这些终端存储电能。一个端存储正能量，另一个端存储负电荷。电容器的充放电可以定义为，当电能加到电容器上称为充电，而从电容器释放能量称为放电。

电容可以定义为，它是在1伏特时储存在电容器中的电能量，用f表示，单位为法拉。电容在直流(直流电)电路中分离电流，在交流(交流电)电路中分离短路。电容器的电容可以通过三种方法来增加，例如

• 增加盘子尺寸
• 把盘子放在一起
• 如果可能的话，使介电有益

电容器包括由各种材料制成的介质。在晶体管收音机中，这种变化是由一个可变电容完成的，该电容的板间有空气。在大多数电气和电子电路中，这些组件是由玻璃、云母、塑料或浸在油中的纸等陶瓷材料制成的介质包裹的组件。

电容器的构造

电容器最简单的形式是“平行板电容器”，它的结构可以由两个金属板，彼此平行放置在一定距离。

电压源通过电容连接，其中+Ve连接电容的正极，负Ve连接电容的负极。然后，储存在电容器中的能量与施加的电压成正比。

q =简介

其中“C”是一个比例常数，即电容器的电容。电容器的单位电容为法拉。根据方程Q=CV, 1f =库仑/伏特。由上面的方程，我们可以得出电容依赖于电压和电荷，但这是不正确的。电容器的电容主要取决于极板的尺寸和两极板之间的介电系数。
C= ε A/ d

电容器的电容主要取决于每个板的表面积，两个板之间的距离和两个板之间的材料的距离。

电容器的基本电路

基本电路电容器主要包括串联连接的电容器和并联连接的电容器。

电容器串联连接

当两个电容器C1和C2串联连接时，在下面的电路中示出。

当电容C1和C2串联时，电压源的电压通过电容分为V1和V2。总电荷等于整个电容的电荷

电压v = v1 + v2

任何串联电路的电流都是完全相同的

因此，上述电路的总电容是C总=Q / V

我们知道V = V1 + V2

=q /（v1 + v2）

C1、C2系列电容器的总电容

1/ c = 1/ c + 1/ c

因此，当电路中有n个电容串联时

1 / ctotal = 1 / c1 + 1 / c2 + ............ .. + 1 / cn

并联电容器

当两个电容C1和C2并联时，如下图所示。

当电容器C1和C2并联连接时，来自电压源的电压在电容器上相同。第一电容器C1中的电荷将是Q1，第二电容器C2中的电荷将是Q2。因此，可以写入等式

C1 = Q1 / V和C2 = Q2 / V.

因此，当一个电路有n个电容并联时

C总= C1 + C2 + ............ + CN

电容测量

电容可以定义为，在电路中使用的电容器中存储的电能量(电容的单位是法拉)。下面的3个步骤讨论了在已知电容电压和电荷的情况下如何测量电容。

找出电容器的携带电荷

直接测量电荷经常有问题。因为安培的单元，电流定义为1库仑/秒，如果所熟知电流和电流的时间量是已知的，则可以想到弄清楚电荷。您可以通过将安培乘以在几秒钟内乘以安培来获得Coulomb的收费

例如，如果电容器的电流为20AMP施加到它5秒，则电荷为100库或20倍。

电压测量

电压测量可以通过使用电压表或通过设定电压的万用表。

通过电压划分电荷

承载100个库仑电荷的电容器和电容器的电位差是10Volt，然后电容将是100除以10。

不要错过:电容器颜色代码计算

因此，这就是关于什么是电容和电容工作。我们希望你们对这个概念有更好的理解。此外，对这一概念有任何疑问或电容器颜色码与工作请通过评论以下评论部分提供您的反馈意见。这是一个问题，电容器类型是什么？
