循环转换器-类型和应用

在工业应用中，电能有两种形式:直流(DC)和交流(AC)。直接提供恒压恒流交流电。然而，对于不同的应用，需要不同的形式、不同的电压和/或不同的电流。需要转换器来实现不同的形式。这些变流器分为整流器，斩波器，逆变器和cyclo变流器。

循环变换器是一种将一种频率的交流电转换为一种频率可调但较低的交流电的装置，中间没有任何直流电或直流。它同样可以被认为是一个静态复发充电器和持有硅调节整流器。周期转换器用于非常大的可变频率驱动器，额定值从几兆瓦到几十兆瓦。

下面用单相对单相的循环变换器来描述循环变换器的原理。

单相输入环变器如下图所示(A) 50hz， (b) 25Hz， (c) 12.5 Hz单相输入到单相输出环变器如下图所示。

整流器从单相或三相交流转换为可变直流电压。斩波器从直流转换为可变直流电压。循环变换器将单相或三相交流转换为可变幅度的变频单相或三相交流。一个循环变换器有四个晶闸管，分为正反两组晶闸管。

循环换流器基本原理:

如图所示，环变器连接到30和31之间的输入端。电机连接在25和26之间。

根据给一组8个可控硅之间的栅极和阴极的触发脉冲，我们得到F或F/2或F/3。

类型的回旋转换器:

环流转换器主要有闭塞式和循环式两种类型。当负载电流为正时，正变换器提供所需电压，负变换器被阻塞。假设负载电流为负，则负变换器提供电压，正变换器被阻塞。这种操作称为阻塞模式操作。使用这种方法的循环转换器称为阻塞模式循环转换器。

偶然情况下，如果两个转换器都启用，那么电源将会短路。为了避免这种情况，在转换器之间必须连接组间反应堆(IGR)。如果两个转换器都启用，则产生循环电流。这是单向的，因为晶闸管只允许电流沿一个方向流动。采用这种方法的转换器称为循环电流转换器。

阻塞模式循环换流器:

阻塞模式的环转换器不需要任何组间反应器(IGR)。取决于极性，其中一个转换器是使能的。闭塞式运行比循环式运行有一些优点和缺点。他们不需要任何反应堆，因此规模和成本更低。只有一个变换器在任何时候都是导电的，而不是两个。在延迟时间内，电流保持在零畸变电压和电流波形。这种失真意味着复谐波模式。

环状电流循环换流器:

在这种情况下，两个转换器都在一直工作。最大的缺点是需要IGR。连接到这个转换器的设备数量是阻塞电流的两倍。

循环换流器原理:

根据应用于电路的输入交流电源的类型，cyclo变换器的工作原理可分为以下三种类型。

单相到单相循环转换器:

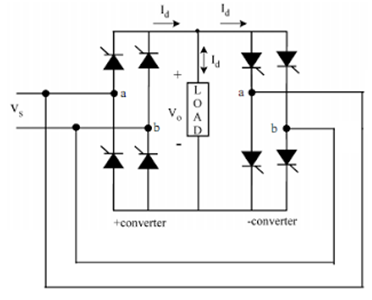

了解环变器的工作原理应从单相到单相环变器开始。这个转换器有两个全波整流器的背对背连接。假设在输出端得到输入电压的四分之一，对于Vs的前两个周期，正变换器向负载供电并对输入电压进行整流。在接下来的两个周期中，负变换器以相反的方向运行电流。当其中一个变流器运行时，另一个是禁用的，这样就没有电流在整流器之间循环。下图中Vs为输入电源电压，Vo为所需输出电压，为电源电压的四分之一。

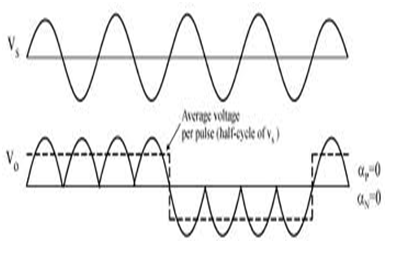

图像的四分之一的输入电压在输出使用一相到一相的循环转换器

三相到单相循环转换器:

与上述变换器一样，三相到单相循环变换器对负载施加整流电压。正的循环转换器将只提供正电流，而负的转换器将只提供负电流。cyclo转换器可以在四个象限作为(+v， +i)， (+v， -i)整流模式和(-v， +i)， (-v， -i)反相模式工作。电流的极性决定了正向或负向变换器是否应该向负载供电。当电流极性发生变化时，先前供电电流的变换器被禁用，另一变换器被启用。在电流极性反转时，两个变换器提供的平均电压应相等。

三相至三相循环转换器:

三相环式转换器有两种基本配置，如delta和wye。如果上述变换器的输出连接在wye或delta，如果输出电压为120º相移，产生的变换器是三相到三相变换器。三相变换器主要用于运行三相同步电机和异步电机的机械传动系统。

循环换流器的应用:

循环变换器可以产生谐波丰富的输出电压。摘要在交流电机运行中使用交变器时，电机的漏电感可以滤除大部分高频谐波，降低低次谐波的电压。

单相感应电动机的速度控制

单相感应电动机广泛应用于许多领域。其性能的改善意味着大量节省电能消耗。一种基于循环换流器提出了。

上面的电路图可以用三段式变频器和晶闸管来控制单相感应电动机的速度。该电路使用可控硅控制的循环变换器，使异步电动机的速度在步进控制。对于8051系列的微控制器，提供一对滑动开关来选择感应电机运行所需的速度范围。这些开关与微控制器连接以发送脉冲触发可控硅双重桥．这样电机的速度可以通过三步来实现。

Cycloconverters可以用于水泥磨驱动，船舶推进驱动，轧钢厂，和矿卷机，洗衣机，水泵，以及在工业中使用的其他一些应用。如果对这个主题或关于电气和电子项目请在下方留下评论。
