DHT22 -引脚图、电路及其应用

随着数字技术的发展，今天许多设备都很容易获得集成芯片。这些芯片体积小，但性能比以前的版本更高。随着越来越多的器件集成在单片机上，它们所散发的热量成为一个令人担忧的问题。如果温度超过推荐值，部件之间的微小连接会损坏，导致整个芯片损坏。在这种情况下，对设备的温湿度进行监控显得尤为重要。为此，使用了温度和湿度传感器。DHT22传感器是这种任务的首选传感器之一。

什么是dht22？

DHT22是一种高精度的湿度和温度传感器。该传感器测量相对湿度值。它使用电容传感器元件来测量湿度。用于测量温度，它使用NTC热敏电阻。该传感器也可用于恶劣的条件。它作为传感器和模块可用。

框图

DHT22传感器是DHT22的后继者DHT11传感器．DHT22可作为传感器和模块使用。DHT22的传感器和模块功能相似。区别在于内部电路。该模块包含一个内置的过滤电容器和上拉电阻。虽然在传感器中，但必须在外部连接。DHT22传感器和模块都有8位微控制器连接到电脑上进行计算。DHT22模块采用3针封装，而传感器采用4针封装。该模块测量范围大，精度高，比传感器稍贵。

当它暴露于UV和强光很长时间时，该传感器的性能可能会降级。对于无错误和无扰动通信，建议使用高质量的屏蔽线进行连接。bob的是什么网站

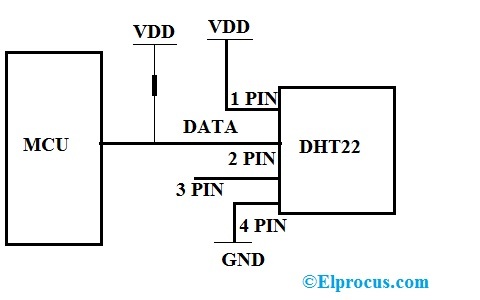

线路图

DHT22使用单线串行接口将数据传输到微处理器单元。传感器上可用的DATA引脚用于传输数据，并与微处理器相连。

当应用电源时，传感器最初保持不稳定状态一秒钟，在此期间，在此期间不会将说明发送到传感器．单片机与传感器单次通信耗时5毫秒bob的是什么网站。在接收到单片机的启动信号后才开始发送数据。

当该传感器用于高于推荐的RH范围时，它可以增加器件的老化。DHT22传感器灵敏度在暴露于化学蒸气时可以改变。

针图

DHT22可作为4针单划线包装。该传感器模块计算摄氏度的温度值。然后使用转换公式将这些值转化为华氏度和开尔文。下面给出了该传感器的引脚配置

• pin -1- VDD-是电源引脚。直流电压加在他的引脚上。
• PIN-2-数据/ SDA-是串行数据引脚。该引脚连接到微控制器，以将数据从传感器传送到控制器。
• 引脚3- NC-也被称为没有连接的引脚，没有连接。
• pin -4- gnd为接地引脚。这个引脚是接地的。

DHT22的规格

DHT22也被称为AM2302。这种传感器的规格如下

• 它工作在3.3V ~ 5.5V的直流电源电压下。
• DHT22工作需要1.5mA的电流。
• 当处于待机模式时，该传感器消耗0.02mA电流。
• 该传感器提供数字输出值。
• 该传感器工作温度范围为-40°C ~ 80°C。
• 可检测0-100%RH的湿度。
• 该传感器可以测量精度高达+-2% RH的湿度。
• 可以使用DHT22测量高达+ - 0.5摄氏度的温度精度。
• 该传感器测量湿度，分辨率为0.1％RH和温度，具有0.1摄氏度分辨率。
• DHT22具有+-0.3%RH的湿度滞后
• 该传感器的平均感测为2SEC。
• 该传感器有两种尺寸-小尺寸14*18*5.5 mm和大尺寸22*28* 5mm。
• DHT22采用电容式传感器元件作为传感元件。
• DHT22采用湿式NTC测温装置进行温度计算。
• 这个传感器可以将信号传输到两米远的地方。
• DHT22具有单线串行接口，使其与微处理器和微控制器的融合，简单快速。
• 该传感器还具有抗干扰能力。
• 随着相对湿度取决于温度，该传感器在精确的校准室中得到了温度补偿和校准，以获得精确的湿度测量。
• 此校准系数以程序OTP存储器的形式保存。传感器内部检测信号可称此校准系数。
• DHT22高度准确，质量良好，响应良好。
• DHT22具有出色的长期稳定性。
• DHT22提供高度校准的数字输出。
• 该传感器可作为4针封装提供，可完全可互换。

DHT22的应用

由于其可靠性和稳定性，DHT22采用了数字信号采集技术和湿度传感技术。其体积小、能耗低，适用于严酷的应用环境。该传感器的一些应用列举如下-

• DHT22应用于暖通空调。
• 测试和检查设备使用DHT22来测量温度和湿度值。
• 该传感器用于家用电器和消费产品，用于测量温度和湿度值。
• 在医疗单元中检测患者分离单位的湿度值，使用DHT22。
• 对于对高温敏感和患有某些肺病的患者使用的医疗设备，DHT22用于检查空气湿度水平。
• 该传感器用于气象站、冰箱、传真机、食品加工设备等。
• 在药物单元中，将温度和湿度值维持在所需的范围内，该传感器使用。

选择集成电路

市场上可用的可替代该传感器的IC有SHTW2, SHT3X, SHT85。

一起使用时arduino.该传感器的数据引脚连接到MCU的数字IO引脚。除此之外，存在DHT库，用于MCU和传感器之间的通信。bob的是什么网站有关该传感器电气特性的进一步细节可以在其上找到数据表．什么是NTC热敏电阻？
