关于分布式控制系统你需要知道的一切

分布式控制系统是最受欢迎的，专门设计冗余和诊断功能，可提高控制可靠性和性能。它提供了更大的灵活性来控制分布式离散现场设备及其操作站

在革命技术的这个时代，工业自动化系统采用先进的自动化控制技术，对复杂过程具有更好的控制性能。

为了提高可靠性，生产力和质量，同时最小化生产成本，必须由具有高分布式控制能力的集成控制器驱动过程控制行业。

什么是分布式控制系统

分布式控制系统是一种专门设计的控制系统，用于控制工业过程中的复杂，大，地理分布应用。在此，控制器分布在整个植物区域。

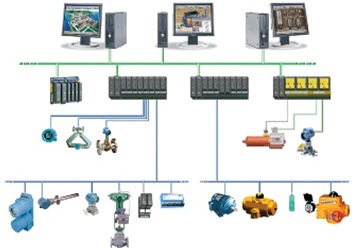

这些分布式控制器通过高速通信网络连接到现场设备和操作PC，如图所示。bob的是什么网站

传感器和执行器等离散现场设备通过通信总线直接连接到输入和输出控制模块。bob的是什么网站这些现场设备或智能仪器能够与PLC或其他控制器通信，同时与实际参数如温度、压力等交互。

控制器分布在控制区的各个区域，通过另一高速通信总线与操作站和工程站连接，用于数据监测、数据记录、报警和控制。bob的是什么网站

这些通信协议bob的是什么网站具有不同类型的类型，例如基础归档总线，HART，PROFIBUS，MODBUS等。DCS为用户界面提供多个显示器的信息。

4分布式控制系统的基本要素

分布式控制系统与流程控制应用程序中的进程连续交互，它从操作员获取指令。它还有助于通过操作员手动控制的可变设定点和打开和关闭和关闭。它的人机界面（HMI），面板和趋势显示器提供了对工业过程的有效监控。

工程PC或控制器

该控制器是所有分布式处理控制器的监控控制器。控制算法和各种设备的配置在该控制器中执行。处理PC与工程Pbob的是什么网站C之间的网络通信可以通过简单或冗余配置来实现。

分布式控制器或本地控制单元

它可以放置在现场设备（传感器和致动器）附近或这些现场设备通过通信链路连接的某些位置。bob的是什么网站它从工程站类似于设定点和其他参数接收指令，并直接控制现场设备。

它可以通过模拟和数字I / O模块感测和控制模拟和数字输入/输出。这些模块可根据输入和输出的数量来扩展。它收集来自离散现场设备的信息，并将这些信息发送到操作和工程站。

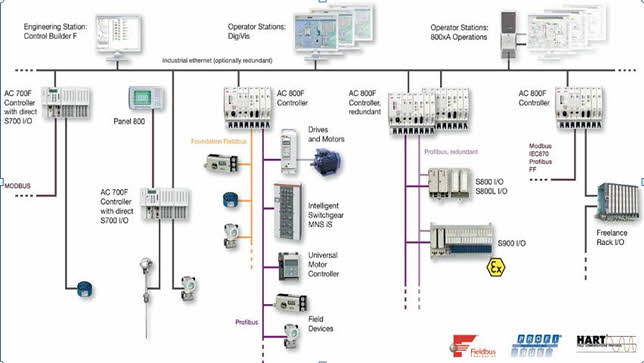

在上图中，AC 700F和AC 800FControllers作为现场设备和工程站之间的通信接口。bob的是什么网站大多数情况下，这些案件作为现场仪器的本地控制。

操作站或HMI

它用于以图形方式监测整个工厂参数，并在工厂数据库系统中记录数据。各种过程参数的趋势显示提供了有效的显示和易于监控。

这些操作站是不同类型的，例如一些操作站（PC）用于仅监视参数，一些用于仅用于趋势显示，有些用于数据记录，以及警报要求。这些也可以配置为具有控制能力。

bob的是什么网站通信媒体和协议

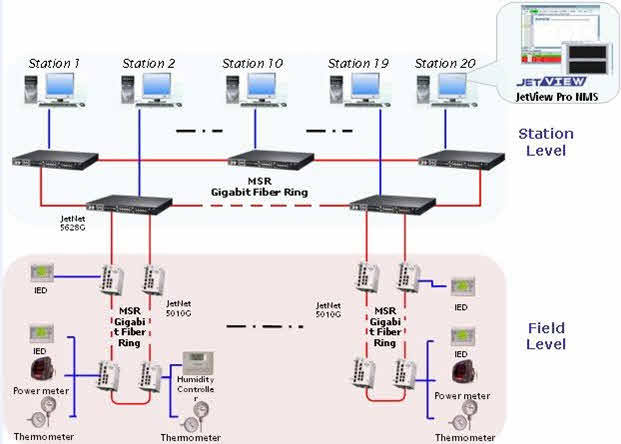

bob的是什么网站通信媒体由传输数据的传输电缆组成，如同轴电缆、铜线、光纤电缆，有时可能是无线的。bob的是什么网站通信协议所选取决于要连接到此网络的设备数量。

例如，RS232仅支持2个设备或节点的2个设备和PROFIBUS。其中一些协议包括以太网，DeviceNet，基础归档总线，Modbus，Can等。

在DCS中，两个或多个区域之间使用两个或bob的是什么网站多个通信协议，如现场控制设备和分布式控制器之间，以及分布式控制器和监控站(如操作站和工程站)之间使用另一个通信协议。

7 DCS的重要特点

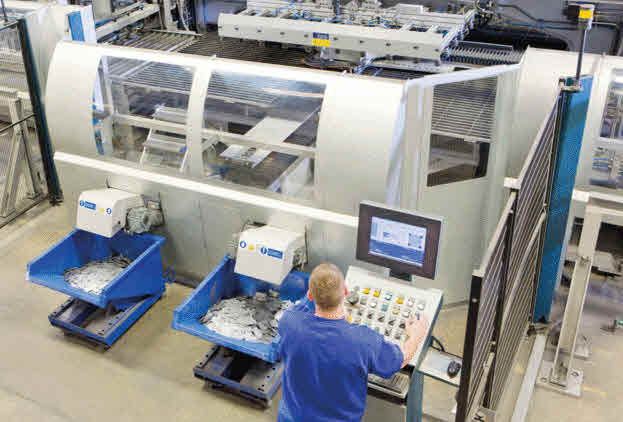

•处理复杂流程:

在工厂自动化结构中，PLC编程逻辑控制器用于高速要求下的工艺参数控制和监控。然而，由于一些I/O设备的限制，plc不能处理复杂的结构。

因此，对于具有更多I/O(具有专用控制器)的复杂控制应用，DCS是首选。这些用于制造过程中，设计多个产品是在多个程序，如批处理过程控制。

系统冗余:

DCS在每个级别的冗余功能时才有助于系统可用性。

与其他自动化控制设备相比，在任何中断(无论是计划中断还是计划外中断)后恢复稳态运行要好一些。

冗余甚至在系统运行时连续维护系统操作即使在某些异常中连续维持系统的可靠性。

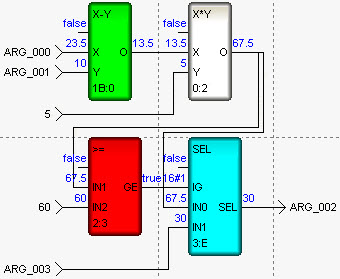

很多预定义的功能块：

DCS提供许多算法，更多标准应用库，预先测试和预定义的功能，可处理大型复杂系统。这使得编程来控制各种应用程序易于和消耗更少的程序和控制的时间。

强大的编程语言:

它提供了更多的编程语言，如梯形、函数块、顺序等，以创建基于用户兴趣的自定义编程。

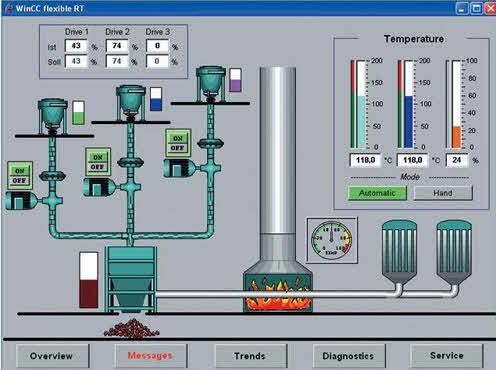

更复杂的HMI：

类似于SCADA系统，DCS还可以通过HMI的（人机界面）监控和控制，该HMI（人机界面）为操作员提供足够的数据来对各种过程充电，并且它充当系统的核心。但这种类型的工业控制系统涵盖大地理区域，而DCS涵盖限制区域。

DCS完全将整个过程工厂作为PC窗口作为控制室。HMI的趋势，记录和图形表示提供了有效的用户界面。强大的DCS警报系统可帮助操作员更快地响应植物条件

可扩展的平台:

通过在通信系统中添加更多客户端和服务器，通过在分布式控制器中添加更多I / O模块，可以通过在通信系统中添加更多客户端和服务器来基于从小到大型服务器系统的数字I / O的结构来缩放。bob的是什么网站

系统安全性：

访问控制各种过程导致植物安全。DCS设计提供了一个完美的安全系统，可以处理更好的工厂自动化控制的系统功能。还提供了在不同级别的诸如工程师级，企业家级别，操作员级别等的不同级别。

分布式控制系统的应用

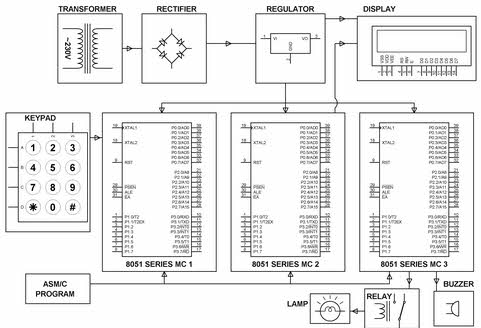

DCS系统可以在使用微控制器的网络中的简单应用程序中实现。

这里，输入从键盘给出到微控制器，与其他两个微控制器通信。其中一个微控制器用于显示过程的状态以及负载，而另一个微控制器控制继电器驱动器。反过来，继电器驱动器驱动继电器以操作负载。

我希望你已经了解了分布式控制系统的概念及其重要性。这是一个基本问题 - 给出任何一个DCS的应用程序，你都知道。

请在下面的评论部分分享你对这篇文章的想法和建议。
