容易销识别

电路设计的主要问题之一是晶体管、可控硅、可控硅和类似器件的引脚连接的识别。为了了解引脚，我们必须搜索数据表或其他来源来完成电路连接。错误的引脚连接将完全导致电路故障。这里是一个现成的估算，以识别大多数通用组件的引脚。下面给出的是关于电路中使用的几乎所有电子设备的引脚识别的简要指南。

晶体管引脚识别

1.双极结晶体管(BJT)

晶体管可以是NPN或PNP，可在塑料外壳或金属罐包装。在塑料外壳中，晶体管的一侧是扁平的，为前端，插脚是串行排列的。为了识别大头针，保持前面平的一面对着你，数大头针为一个，两个，等等。在大多数NPN晶体管中，它将是1(集电极)，2(基极)和3(发射极)。因此CBE。但在PNP晶体管中，情况正好相反。这是EBC。

NPN型PNP型

在金属罐型中，销钉呈圆形排列。看看边上有个标签。在NPN类型中，靠近标签的引脚是发射极，相反的是集电极，中间的是基极。在PNP类型的引脚是反向的。靠近标签的引脚是收集器。

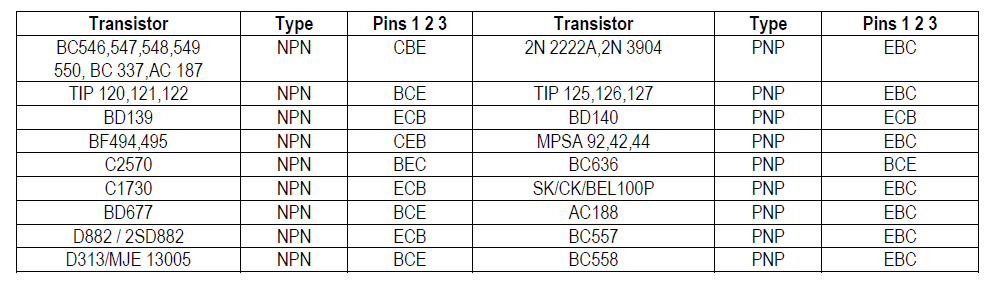

但这不是一个标准的引脚配置。某些晶体管的引脚排列可能不同。因此，为了得到一个概念，下面的表格将帮助你

2.场效应晶体管(FET)

为了识别场效应晶体管，人们应该保持弯曲部分面对他/她，并开始在逆时针方向计数。1^圣一个是源，然后是门，然后是漏。

3.MOSFET -金属氧化物半导体场效应晶体管

通常，在某些情况下，MOSFET的引脚相应地被标记为G、S和D，表示门、源和漏。在某些情况下，建议参考MOSFET的数据表。通常使平的一面面向你，引脚被标记为S, G, D从左到右。

4.IGBT-绝缘栅双极晶体管

对于一些实用的igbt，比如GN2470，凸起的表面朝向拿着它的人，这样中间较短的那个就是阴极。左边的是门，右边的是发射器。

5.光电晶体管

对于像L14G2这样的实用光电晶体管，保持曲面朝向手持者，并从顺时针方向开始，1^圣一个是集电极，第二个是发射极，第三个是基极。

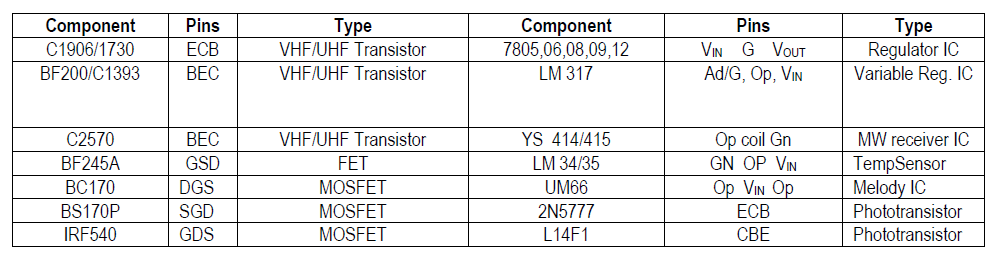

此表显示了稳压器IC, mosfet，温度传感器，Melody IC，光电晶体管等的引脚连接

少数可用二极管的引脚识别

1.LED -发光二极管

LED引脚可以通过从俯视图检查LED来识别。带扁平边缘的是负引脚，直引脚是正引脚。通常，对于新的led来说，正引脚是有较长的引线，负引脚是有较短的引线。

2.激光二极管

对于实际的激光二极管，如DL-3149-057，将曲面朝向手持它的人，引脚从1到3编号1^圣管脚是阴极，第二个管脚是公管脚，第三个管脚是阳极。

3.PN结二极管：

阴极导线是在物体周围的一个环附近的，另一个是阳极导线。

4.光电二极管:

对于像QSD2030F这样的实用光电二极管，保持弯曲的表面朝向手持器件的人，较短的一端是阴极，而较长的一端是阳极。

识别电力电子器件的引脚

1.可控硅整流器

可控硅是一个三引脚器件，它的引脚是阳极(+)阴极(-)和门。当栅极得到一个正脉冲时，电流从阳极流到阴极。一旦触发，可控硅将锁存并继续传导，即使栅极电压被移除。要关掉它，我们必须断开阳极电流通过开关。

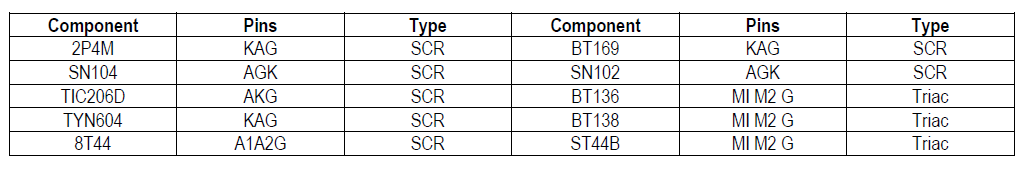

像晶体管一样，可控硅引脚可以通过保持前面朝向你来识别。代码打印的一面是正面。BT 136、BT 138和ST44B为triac。

2.双向可控硅

在一些triac如2N6071A/B保持平面朝向你的一侧，引脚编号从1到3。引脚1是主端子1，引脚2是主端子2，引脚3是Gate端子。在某些情况下，如西门子的triac，可以看到的两个端子是门和阴极，较短的是门，较长的是阴极。阳极端子是可控硅螺钉部分的金属触点。

3.UJT -单结晶体管

引脚配置与双极结晶体管相同。通常情况下，设备的平面朝向人体。引脚从左到右编号为1到3。引脚1是阳极，引脚2是栅极，引脚3是阴极。一个实际的例子是2N6027。对于像2N2646这样的少数ujt，握住设备，使引脚向下，并从顺时针方向开始，1^圣一个是Base1端子，第二个或中间的是发射极端子，第三个是Base2端子。

识别红外模块的引脚

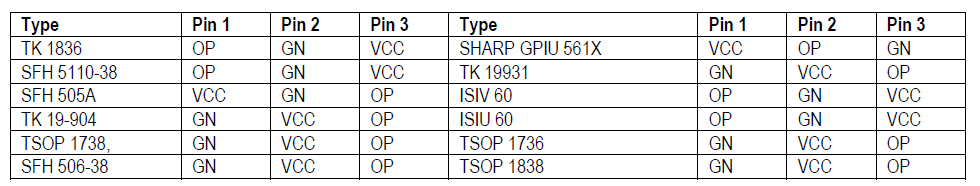

各种类型的红外模块可供选择。有一个突出的部分在一边是正面。常见红外传感器的引脚连接如下图所示

识别不同集成电路的引脚

1.TSOP传感器

对于少数光传感器，如TSOP传感器，曲面保持这样，从左开始，第一个引脚是地引脚，第二个是Vcc，第三个是输出引脚。

2.电机驱动IC L293D

与其他集成电路一样，该集成电路的一端也有一个弯曲点。从曲线左侧开始，引脚从1到8编号，其余的引脚在曲线右侧，从下到上编号9到16。

3.继电器驱动晶片

引脚识别与电机驱动IC相同，除了不只是一个弯曲点，它的一端是完全切断在中间形成一个曲面。
