集成电路LM339引脚配置、电路图及其应用
电压比较器是电压比较器的一种集成电路，特别用于对比两个电压或电流在比较器两个输入。该IC的主要功能是，比较器具有两个输入，在此输入相互比较两个输入，然后产生差分输出，如高电平信号或低电平信号。通常，比较器被分类为不同类型，包括电子，电气，光学，Σ，机械，数字，气动和更多比较器。这比较器电路可以用各种基本的设计方法吗电气及电子元件如电阻、运算放大器、晶体管、二极管等。所有这些比较器都适用于电气、电子工程的制作。

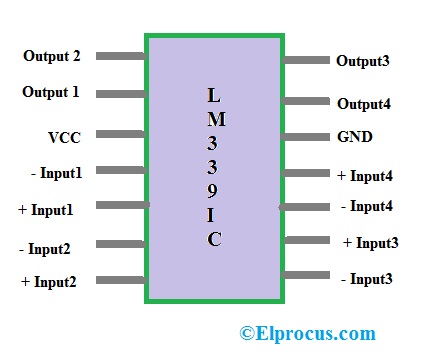

IC LM339引脚配置
LM 339 IC有四个内置比较器。它是一个14引脚芯片，如下面的引脚配置所示。该IC包括四个电压比较器，旨在仅用电力供应。并且还将使用双电源进行操作，只要两个电压之间的变化为2伏到36伏。
- PIN1（OUT）：它是第一比较器的输出引脚。
- Pin2(出):它是第二比较器的输出引脚。
- PIN3（VCC）：它是比较器的电源。
- PIN4（IN-）：它是第二个比较器的负输入引脚。
- 平快(+):它是第二个比较器的正输入引脚。
- Pin6: (-):它是第一个比较器的负输入。
- Pin7: (+):它是第一个比较器的正引脚。
- PIN8 :( IN-）：它是第三比较器的负引脚。
- PIN9 :( in +）：它是第三比较器的正面焦点。
- Pin810: (-):它是第四比较器的负极。
- PIN11 :( in +）：它是第四个比较器的正输入引脚。
- PIN12：（GND）：它是一个地面销
- Pin13: ():它是第四个比较器的输出引脚。
- PIN8 :(出）：它是第三比较器的输出引脚。
IC LM339基于电池的电压监视器
电压监视器电路一个电池使用一个LM399比较器和所需的元件，如电阻器，电位器，二极管。本电路可采用R1电阻- 1k, VR1电位器- 5k, LM339电压比较器IC，齐纳二极管ZD1-6V、LED、压电式蜂鸣器BZ1等
当探头连接到9V电池时，电路就会激活。IC LM399有正负引脚，如图所示为pin3和pin12。同时，来自电池的电压供应将流过的电位计VR1到IC的非反相端子(pin5)。
然后，电路中的电阻器R1限制了电流的流动，以限制在IC（PIN4）的反相端子处朝向6V齐纳二极管限制。IC的反相和非反相方式都将比较IC1中的两个电压。作为指示灯，使用蜂鸣器和LED。连接的电阻R2的蜂鸣器以及二极管，将控制电流流过它们。
这里电路中两种电压的比较可以由IC来完成，输出为V0，电路由单电压供电VCC供电。两种电压的比较可以根据下列条件进行。
如果一次电压大于第二个电压(V1>V2)，那么输出电压将为VCC。
如果初级电压小于第二电压（V1 当初级电压高于6Volt时，输出将处于高压状态。所以LED不会眨眼，并且蜂鸣器不能发出声音。因为每个端子连接到IC的输出引脚和正电源。 当初级电压低于6伏时，然后LED将发光以及蜂鸣器会发出声音。电压电平和电路灵敏度可以通过电位计VR1调节。 LM339IC有不同的包，下面将讨论其中的一些。 LM339 IC的主要特点主要包括低输入偏置电流，低电流供应，低输出饱和电压，低输入偏移电流等。下面讨论了SI（系统国际）单位的一些功能。 IC LM339的电源，电流和电压率及其与SI单元的标准值进行了下面。 IC LM339的应用主要包括电力监控，工业，振荡器，峰值探测器，电压比较器，测量仪器，逻辑电压转换，汽车，驾驶CMOS.，低频运放传感器放大器,过零检测器，限制比较器，晶体控制振荡器，负参考比较器，驾驶TTL等 因此，这是关于LM339 IC引脚配置及其应用。从上面的信息来看，我们可以得出结论，电压比较器来自LMX39x系列系列，它是由许多制造业设计的。该IC可以内置于四个单独的电压比较器，并通过使用单个电源进行操作。并且还使用双电源进行操作，并且两种耗材V1＆V2之间的差异为2伏至36Volt。IC LM339封装
IC LM339的功能
IC LM339评级
IC LM339应用程序
