如何搭建调频发射机电路及其工作原理和应用

调频发射机是一个单晶体管电路。在电信中,bob的是什么网站调频(FM)根据信息信号改变载波的频率来传递信息。FM发射机一般使用87.5 ~ 108.0 MHz的甚高频无线电频率来发射和接收FM信号。这个发射机以更少的功率实现了最优的发射范围。无线音频发射电路的性能和工作依赖于感应线圈和可变电容。本文将介绍调频发射电路的工作原理及其应用。

什么是调频发射机?

调频发射机是一种低功率发射机,它利用调频波来传输声音,这种发射机通过载波的频率差来传输音频信号。载波频率相当于音频信号的振幅,调频发射机产生88 ~ 108MHZ的VHF波段。请按以下连结浏览:了解调频发射机的功率放大器

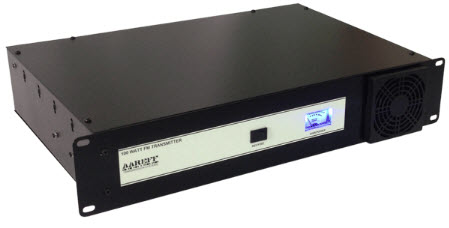

调频发射机
调频发射机

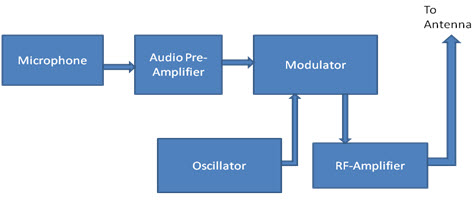

调频发射机框图

下图所示为调频发射机的框图,所需的调频发射机组件为;麦克风,音频前置放大器,调制器,振荡器,射频放大器,天线。调频信号有两个频率,一个是载波频率,另一个是音频频率。音频用来调制载波频率。调频信号是通过允许对焦的载波频率不同而获得的。由振荡器组成的调频晶体管产生射频信号。

调频发射机框图
调频发射机框图

调频发射电路的工作

下面的电路图显示了调频发射机电路和所需的电气和电子元件因为这个电路是电力供应9V的电阻,电容,微调电容,电感,mic,发射机和天线。让我们考虑一下麦克风来理解声音信号,并且在麦克风内部,有一个电容式传感器的存在。它根据对气压和交流信号的变化而产生振动。

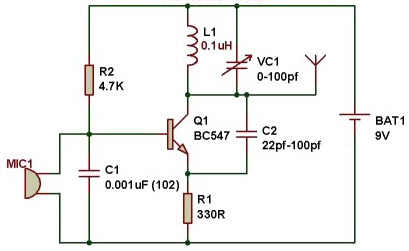

调频发射机电路
调频发射机电路

振荡槽电路的形成可以通过晶体管2N3904通过电感和可变电容实现。这种电路中使用的晶体管是一种用于通用放大的NPN晶体管。如果电流通过电感L1和可变电容,那么油箱电路将在FM调制的谐振载波频率上振荡。负反馈将电容器C2振荡槽电路。

为了产生射频载波,FM发射电路需要一个振荡器。油箱电路是由LC电路为振荡储存能量。输入的音频信号从麦克风穿透到晶体管的基部调制LC槽电路FM格式的载波频率。采用可变电容来改变谐振频率,使谐振频率微调到FM频段。天线的调制信号以无线电波的形式在FM频段辐射,天线是20厘米长24英寸的铜线。在这个电路中,天线的长度应该是显著的,在这里你可以使用25-27英寸长的铜线天线。


调频发射机的应用

  • 调频发射器在家庭中使用,就像在大厅中使用音响系统,用音源填充声音。
  • 这些也用于汽车和健身中心。
  • 惩教机构已在调频发射机中使用,以减少监狱公共区域的噪音。

调频发射机的优点

  • 调频发射机使用方便,价格低廉
  • 这个发射机的效率很高
  • 操作范围广
  • 这台发射机将因幅度变化而抑制噪声信号。

调频发射机的缺点

  • 在调频发射机中,需要巨大更宽的信道。
  • 调频发射机和接收机将趋向于更加复杂。
  • 由于一些干扰,接收到的信号质量很差

本文讨论了调频发射电路的工作原理及其应用。我希望通过阅读这篇文章,你对调频发射机的工作有了一些基本的了解。如果你对这篇文章有任何疑问实施电子项目bob体育棋牌bob足球体育app工程系的学生,请在下方留言。这里有一个问题,调频发射机的功能是什么?
