RS232 - 基础知识，应用和互相

什么是rs232？

RS-232（x）是串行通信协议，通常用于传输和接收bob的是什么网站两个设备之间的串行数据。它支持同步和异步数据传输。工业环境中的许多设备仍在使用RS-232通信电缆。bob的是什么网站RS-232电缆用于识别逻辑1和逻辑0之间的两个信号电平之间的差值。逻辑1由-12V表示，逻辑0表示+ 12V。RS-232电缆以9600位/ S，2400bits / s，4800bits / s等不同的波特率。RS-232电缆具有双终端设备，即数据终端设备和数据通信设备。bob的是什么网站两个设备都将发送和接收信号。数据终端设备是计算机终端，数据通信设备是调制解调器或控制器等。bob的是什么网站

现在，一天的大多数个人计算机都有两个串行端口和一个并行端口（RS232）。这两种类型的端口用于与外部设备通信，并以不同的方式工作。并行端口在八个单独的电线上发送和接收8位数据，并且这非常快速地传输数据，并行端口通常用于将打印机连接到一个PC.。

串口在一根电线上发送和接收一位数据，并且它会非常缓慢地传输数据。RS-232代表推荐的诽谤，232是X表示最新版本，如RS-232C，RS232S。

最常用类型的串行电缆连接器是9针连接器DB9和25针连接器DB-25。每个人都可以是男性或女性类型。如今大多数计算机都使用DB9连接器进行异步数据交换。RS-232电缆的最大长度为50英尺。

RS232引脚描述

它是一个25针连接器，每个引脚都有其功能如下。

销1:(保护地）;它是一个地面销。

PIN 2：传输数据。

PIN 3：接收数据。

PIN 2＆PIN 3：这些引脚是数据传输和接收的最重要的引脚。1和2引脚用于数据传输和用于数据接收目的的PIN-3。

销4.：请求发送。

销5.：清楚地发送。

销6.：数据设置就绪。

别针20：数据终端就绪。

引脚4，销5，引脚6，引脚20：这些引脚是握手销（控制流程）。通常终端无法传输数据直到从DCE接收到发送传输。

PIN 7：该引脚是所有信号的公共参考，包括数据，定时和控制信号。DCE和DTE在串行接口上​​正常工作，并且PIN-7必须连接两端，无需接口就无法正常工作。

销8.：该引脚也称为接收线信号检测器载波检测。当在本地和远程DCE设备之间建立合适的载波时，该信号被激活。

PIN9：该引脚是DTE串行连接器，该信号在某种程度上遵循传入环。通常，该信号由DCE自动应答模式使用。

PIN 10：测试引脚。

销11：待机选择。

引脚12：数据载体检测。

销13：清楚地发送。

引脚14：传输数据。

销15：传输时钟。

PIN 17：接收时钟。

PIN 24：外钟。

销15,17,24;同步调制解调器使用这些引脚上的信号。这些引脚是控制位定时的。

Pin 16：接收数据。

PIN 18：测试引脚。

PIN 19：请求发送。

PIN 21：（信号质量检测器）;该引脚表示所接收的载波信号的质量，因为在每个比特时间时必须发送发送调制解调器0或14，调制解调器控制来自DTE的比特的定时。

引脚22：（环形指示灯）：振铃指示灯意味着DCE通知DTE手机正在振铃。所有的调制解调器都设计用于直接连接到配备自动答案的电话网络。

PIN 23：数据信号速率检测器

在RS232的应用

自动关闭功能旨在节省电量。RS-232放置在低功耗关闭模式下工作。系统只要使用RS-232设备，就会关闭。每当30SEC的信号上没有任何活动时，自动关闭脉冲将关闭。这意味着只要收发器连接到RS-232端口，而且它没有发送数据。引脚2和引脚3用于发送和接收数据。销5用于连接到地面。MAX 232设备用于通过RS-232电缆与DTE和DCE设备通信。

第一个自动关闭脉冲监视接收器和发射机活动。这两个活动都是稳定的，系统进入睡眠模式或关闭模式。使用RS-232电缆的大多数设备都是CPS和笔记本电脑。

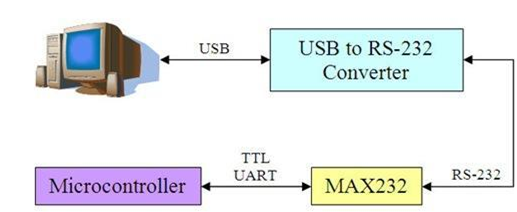

使用MAX 232将RS232接口到微控制器

最多232 - 用于PC接口的电平移位器IC

MAX 232充当处理器的缓冲器驱动程序。它接受0＆5伏的标准数字逻辑值，并将其转换为+10和-10伏的RS232标准。很少有微控制器具有内置的串行端口，可与PC的RS232串行端口直接连接。然而，许多微控制器的输出提供0到5V输出，并且需要中间缓冲电路，以将0到5伏的转换为RS232端口所需的+10和-10V。

MAX 232 IC由两个发射器 - 接收器布置组成，使得可以使用相同的芯片连接两个串口。每个1microfarad的5个电容器用于从TTL / CMOS电压产生所需的RS232标准电压。发射机将TTL / CMOS级别转换为RS232级，而接收器接收RS232输入并将其转换为TTL电平电压。

它是一个16引脚IC，发射器引脚连接到微控制器和端口，使得输入发射机引脚从微控制器和输出变送器引脚电源输出到RS232端口的输出变送器引脚输入TTL。接收器引脚连接到RS232端口，使得输入接收器引脚从PC端口接收RS232标准输入，并且输出接收器引脚将TTL输入到微控制器。因此，发射机从微控制器输入并将输出放到RS232端口，而接收器从RS232端口输入并将输出输出到微控制器。另一个引脚连接到5个电解质电容器，使得电容器中的一个用作从5VS获得+ 10V的电压倍增，另一个电容器用作电压逆变器以获得-10V，另外三个电容器用作旁路电容器对于VCC，V +和V-PIN。因此，电容器充当电压发生器。

MAX 232的基本优点之一是它采用5V电源运行，允许为IC和微控制器使用单个5V电源。

MAX 232引脚图和电路图

针图和内部原理图

MAX232 IC的功能

• 输入电源电压为5V。
• 输入电压电平与TTL标准兼容。
• 输出电压电平与RS 232标准兼容。
• 低输入电流为0.1microampere和24mA的输出电流。
• 它在-40摄氏度的温度范围内运行到+85摄氏度

最大232的应用

MAX232的典型应用涉及调制解调器，计算机，RS232系统和终端。对于涉及MAX 232的典型工作应用，作为连接到计算机的微控制器和RS 232之间的中间，发送器输入引脚之一接收来自微控制器的TTL，电容器布置获得应用于+/- 10V信号相应的发射器输出引脚，给出RS232端口。

接收器输入引脚从RS232端口接收232标准输入，因此相应的接收器输出引脚将TTL标准输出给微控制器。因此，MAX 232 IC可以用作微控制器和计算机之间的中间连接。
