电动机起动器

感应电动机

感应电动机是3相电机由三相绕组组成的定子与永磁体和转子作为另一个三相绕组。它的工作原理是磁场旋转，即由三相绕组磁通形成磁通，磁通绕其轴旋转，使转子旋转。异步电机由于旋转磁场通量与转子绕组磁通量相互作用，具有自启动能力，随着转矩的增大，转子电流增大。结果，定子吸出大电流，当电机达到全速时，大量电流(大于额定电流)被吸出，这可能导致电机发热，最终损坏它。为了防止这种情况，需要电机启动器。

电机起动需要

在感应电机中，当给定子绕组供电时，旋转磁场磁通量和由于反电动势在转子绕组中产生的磁通量会使电机转矩增加，产生大的转子电流。在给电机供电和电机实际加速到全速之间的这段时间里，定子会从供电中吸取大量的电流。这个起动电流大约是满载电流的5到6倍。这个时间持续时间可以是几秒钟或更长。这将导致电气设备损坏，因为通过电缆的更大电流会增加电气系统的电压降。因此，需要一种确定的电动机起动方法。

电机启动器的定义

它是与电动机串联在一起的装置，用来减小电动机的起动电流，然后随着电动机逐渐开始转动而增大起动电流。它由一个连接器和一个过载装置组成，一个连接器作为开关来控制流向电机的电流，一个过载装置用来测量流过电机的电流，并在产生大电流的情况下控制电机的停止。

电机启动器原理

电机产生的电流可以通过降低反电动势(可能通过降低供电电压)或增加电机启动期间的转子电阻来控制。

电机启动器类型

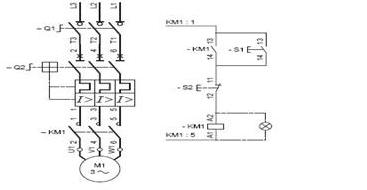

直接在线:它由简单的按钮作为控制器。当按下启动按钮时，电机与主电源的连接开关关闭，电机得到电源电流。当电流过流时，按下停止按钮，断开旁路辅助触点。

明星δ: 3个绕组先以星形连接，过一段时间(由定时器或其他控制电路决定)后，再以三角连接方式连接。在星形接线时，引出的电流为正常电流的0.58%，相电压也降低到0.58%。这样就减少了扭矩。

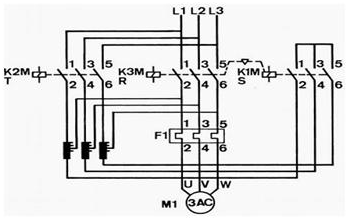

汽车变压器起动器:它由一个自耦变压器(变压器有一个单绕组，在不同的点抽头，以提供其一次电压的百分比通过二次)以星形连接，这降低了施加到电机端子的电压。它由3个接在三相上的抽头次级线圈组成。在起动阶段，变压器允许对三个绕组施加较低的电压。

定子电阻起动器:它由三个电阻串联在定子绕组的每一相，这导致一个电压降通过每一个电阻，并作为结果，一个低电压施加到每一相。

转子电阻起动器:它由3个电阻串联在转子绕组上，从而减小转子电流，但增加转矩。

星三角起动器在感应电动机起动控制中的应用

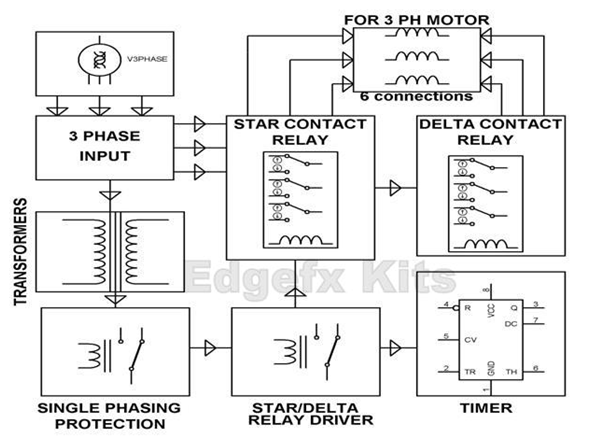

星三角型起动机是所有起动机中最便宜的，适用于机床、泵、电机发电机等应用。一个星形三角起动器可以用两个继电器作为连接器，定时器作为控制器来启动感应电机。1个连接器提供市电供电，另一个以星形或三角形连接方式控制电机的连接。

使用变压器，一次变压器与三相电源相连，二次变压器与继电器和定时器相连，任何一相故障都将停止对定时器的供电。两个继电器用于触发计时器,发展高逻辑输出销3,因此切换继电器4,导致供应星形连接,提供低功率强度的负载隔离的负载正常3相供应通过继电器3(由两个触发继电器)。一段时间后，定时器(工作在单稳态模式)输出低(时间由RC组合在引脚2和6决定)和继电器4被切断，从而导致三相供电给电机和电机工作在增量模式。

下面将讨论更多关于归纳开始的内容。

减小点火角的步进延迟实现感应电机的软启动

软启动和软停止:

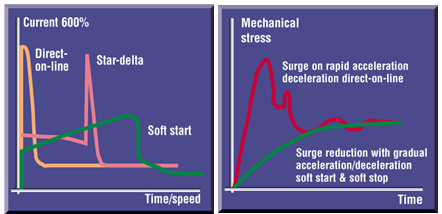

在正常启动时感应电动机，产生更多的扭矩，使应力传递到机械传动系统，导致机械零件过度磨损和失效。此外，随着加速度的增加，大电流被引出，大约是正常运行电流的600%。星型-三角形起动器很少能解决这个问题。

软启动为这些问题提供了一个可靠和经济的解决方案，通过向电机提供一个可控的功率释放，从而提供平稳的、尖塔式的加速和减速。减少了对绕组和轴承的损坏，从而延长了电机的寿命。

利用该技术，通过适当选择斜坡时间和设定电流极限，实现了可控的起动和停止。

• 更少的机械应力。
• 提高功率因数。
• 较低的最大需求。
• 更少的机械维修。

该技术适用于扭矩瞬变频繁的应用场合，如泵送流体，这可能最终导致管道和联轴器破裂。

软启动器所采用的技术:

软起动器是一种用于交流感应电动机的低压起动器。软起动器类似于主电阻或主反应物起动器，因为它与电机的电源串联。启动的输入电流等于它的输出电流。它由固态装置组成，用来控制施加到电机上的电流和电压。软起动器可以与线路电压串联，也可以连接在三角回路内部。

电压控制:

固态交流开关与一个或多个相串联，以实现电压控制。

固态开关的使用:

每相1 ×可控硅

1 ×可控硅和1 ×二极管反向并联每相。

2 × scr反向平行连接每相。

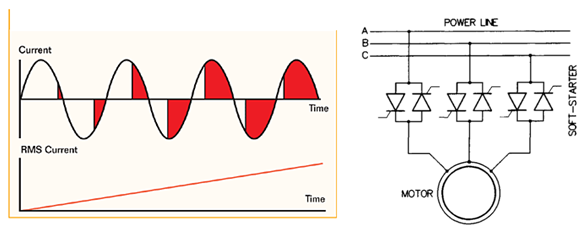

改变开关的导通角可以控制平均电压，随着导通角的增大，平均输出电压增大。该工艺具有效率高、功耗小的优点。此外，平均电压可以很容易地改变使用控制电子。bob足球体育app
