运算放大器作为比较器电路和工作操作

通常,比较器被分类为各种类型,例如电气比较器,电子比较器,机械比较器,光学比较器,Sigma比较器,气动比较器,数字比较器等。这些比较电路通常用于设计电气和bob体育棋牌。在本文中,我们讨论如何使用运算放大器作为比较器电路和运算放大器的工作操作作为比较器电路。但是,主要是我们必须知道什么是运算放大器和比较器电路。

运算放大器

运算放大器
运算放大器

具有高增益的DC耦合电子电压放大器,其包括两个输入端子在图中示出。差分输入被馈送到运算放大器的两个输入端(反相输入端子和非反相输入端子),并且它在Vout终端处产生单个输出电位。因此,放大到其两个输入端子的电位差被放大以产生放大的输出。该放大的输出等于输入信号之间的数百万次差异。


可以给出放大器的输出

vout = aol(v + - v-)

在哪里,

  • AOL是放大器的开环增益
  • V +是放大器的非反相输入
  • V-是放大器的反相输入

即使有各种各样的运算放大器的类型,741运算放大器经常用作多个电子电路中的比较器电路。bob足球体育app


比较电路

由两个输入端子组成的设备,其中参考输入信号被馈送到一个终端,并且信号的实际值被馈送到另一个终端。然后,基于向两个输入端子馈送的两个输入信号之间的差异在输出端子处产生输出信号。该生成的输出信号为0(低)或1(高)。

在电气和电子术语中,用于比较馈送到两bob足球体育app个模拟输入端子的两个电压信号或电流信号的装置,从而产生一个二进制数字输出信号以指示更大的输入信号被称为a比较电路

比较电路
比较电路

两个模拟输入端子在上述比较器电路中表示为V +(VIN)和V-(VREF)。数字输出在输出端V0(VOUT)处产生。比较器电路的输出信号由

如果V +> V-(VIN大于VREF),则V0 = 1和
如果V +

通常,比较器用于诸如弛豫振荡器,模数转换器(ADC)的设备中使用,以及在用于测量模拟信号的设备中。比较器包括高增益差分放大器,我们可以使用运算放大器作为比较器电路。

运算放大器作为比较器

741运算放大器是基本运算放大器,可用作许多电子电路中的比较器电路。bob足球体育app例如,如果我们考虑一个温控开关;然后基于温度执行切换操作。如果实际温度值超过预设参考温度值,则通过相应的温度传感器产生输出电压(低或高)。

如果我们考虑基本比较器布置,那么由于噪声导致的高频电压变化会导致。在特别设计为比较器电路的运算放大器的情况下,需要考虑该问题。只要输入电压信号和参考电压信号彼此靠近,就产生该噪声。

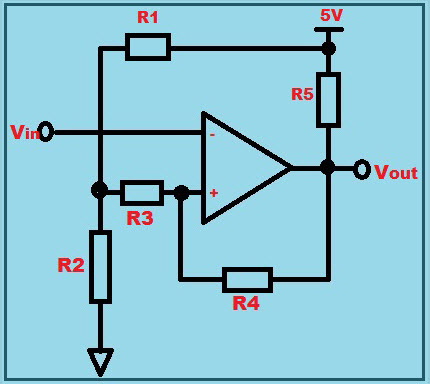

运算放大器作为比较器电路
运算放大器作为比较器电路

由于噪声的随机性,因此,在快速的次数中,输入信号电压变得大于或小于参考电压,因此引起的高频电压变化。因此,输出信号将在其最大电压电平和最小电压电平之间振荡。申请可以减少这个问题滞后。我们可以通过使用正反馈将滞后对运算放大器比较器电路应用于运算放大器比较器电路来调整施密特触发电路布置中的滞后差距。该图显示了具有滞后的对比器电路。

运算放大器作为比较器电路工作操作

通常,运算放大器的输出波动为正极和负至极高电压,其大致等于电源电位。如果一个741 op amp.连接到+/- 18V,然后最大输出电压为+/- 15V。这是由于运算放大器的极端高开环增益(10,000至100万)。因此,如果通过任何输入产生电压差的+/- 150微升,则它将被放大大约一百万次,并且输出被驱动到饱和度。因此,输出保持在其最大值或最小值。

运算放大器作为比较器电路图工作操作
运算放大器作为比较器电路图工作操作

在使用运算放大器作为仪器中的比较器时,可以使用开环来比较两个电压。因此,根据输入电压值与参考电压值之间的差异,输出Vout将等于最大高值或最小低值(输入电压值将大于或小于通过微型的参考电压值。伏特)。

参考电压馈送到运算放大器的非反相输入端子,并且将可变电压馈送到运算放大器的反相输入端子。考虑图中所示的运算放大器比较器电路图,如果进料到引脚2的电压大于进料到引脚3的参考电压,则输出电压变为低,并且略高于-Vs。如果进料到引脚2的电压小于进料到引脚3的参考电压,则输出电压变高,并且略微小于+ Vs。

有许多专用于比较器操作的运算放大器,这些运算放大器比较器电路用于高速比较。这些运算放大器比较器电路的输出状态小于1微秒。但是,根据比较速度,这些高速比较运算放大器比较器电路消耗更多的功率。基于比较速度和功耗的量,这些比较器分为不同类型。具体的运算放大器比较器可以根据所需的速度和/或能量消耗

运算放大器在实用电子电路中的应用

基于无线传感器网络的土壤温湿度监测系统Arduino项目设计用于开发一种自动灌溉系统,通过感应土壤含水量来控制开关操作(开启和断开)泵电机。

基于无线传感器网络的土壤温湿度监测系统使用Arduino by EdgeFxkits.com
基于无线传感器网络的土壤温湿度监测系统使用Arduino by EdgeFxkits.com

感测布置感测土壤的水分,并给予Arduino板的适当信号。这是使用运算放大器作为比较器电路实现,该电路充当感测布置和微控制器之间的界面。基于从感测布置接收的信号,操作水泵。LCD显示器用于显示土壤含水量和水泵的状态。

此外,可以根据下面的评论部分发布的查询提供技术援助。您可以下载免费电子书设计电子项目bob体育棋牌bob足球体育app你自己。

您是否知道任何嵌入式系统应用程序,其中OP-AMP用作比较器电路?
