OP-AMP IC的 - 引脚配置，功能和工作

1. IC 741.

最常用的OP-AMP是IC741。741 OP-AMP是一个电压放大器，它反转输出的输入电压，几乎可以在电子电路中找到。

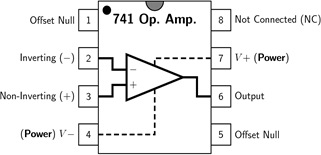

引脚配置：

让我们看看PIN配置和测试741 OP-AMPS。通常，这是芯片周围顺时针的编号。它是一个8针IC。它们在集成商，求和放大器和一般反馈应用中提供了卓越的性能。这些是高增益op-amp;反相输入上的电压可以保持几乎等于VIN。

它是一个8引脚双线封装，上面显示了一个引脚。

Pin 1: Offset null。

引脚2：反转输入端子。

引脚3：非反相输入端子。

引脚4:-VCC(负压电源)。

引脚5：偏移NULL。

引脚6:输出电压。

引脚7:+VCC(正压电源)。

引脚8：无连接。

741运放的主要引脚是引脚2、引脚3和引脚6。在反相放大器中，对运放的pin2施加正电压;我们通过引脚6得到负电压输出。极性颠倒了。在非反相放大器中，对运放的pin3施加正电压;我们通过引脚6得到正电压输出。非反相放大器的极性保持不变。Vcc通常在12到15伏之间。当使用两种电源(+Vcc/-Vcc)时，它们在几乎所有情况下都是相同的电压，符号相反。记住，运算放大器是一个高增益、差分电压放大器。 For a 741 operational amplifier, the gain is at least 100,000 and can be more than a million (1,000,000). That’s an important fact you’ll need to remember as you put the 741 into a circuit.

使用IC741 OP-AMP有许多常见的应用电路，它们是加法器，比较器，减法器，集成器，鉴别器和电压跟随器。

以下是741 IC电路的一些示例。但是，741用作比较器而不是放大器。两者之间的差异很小但很重要。即使用作比较器741仍然检测到弱信号使它们可以更容易地识别。比较器是比较两个输入电压的电路。一个电压称为参考电压，另一个电压称为输入电压。它是比较在OP-AMP的一个输入处施加的信号电压的电路，其它输入处具有已知的参考电压。741 OP-AMP具有理想的传递特性（输出±VSAT）;并且输出通过增量在2mV的输入电压中更改。

2. LM324.

LM324是一款高稳定性，带宽的Quad运算放大器集成电路，该带宽设计用于在宽范围的电压范围内从单个电源运行。它们在单电源应用中的标准运算放大器类型方面具有一些不相似的优势。它是一个14引脚双线式封装，包含四个内部补偿和两个级运算放大器，如图所示。

• 引脚1、7、8和14是比较器的输出
• 引脚2,6,9和13是压实机的反相输入
• PIN 3,5,10和12是比较器的非反相输入
• 销11是地面（0V）
• 引脚4是电源电压;5伏

特征：

• 内部频率补偿了Unity Gain
• 大的直流电压增益100db
• 宽带宽1 MHz
• 宽电源范围：单电源3V至32V
• 基本上独立于电源电压
• 差分输入电压范围等于电源电压
• 输出电压波动大0V到V+−1.5V

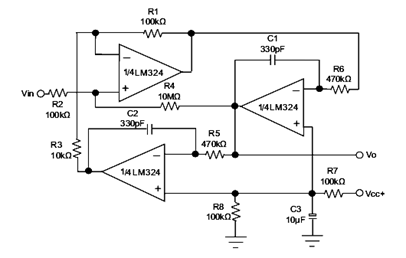

LM323的潜在分频器连接到OP-AMP的反相和非反相输入，以在这些端子处提供一些电压。电源电压为+V， -V接地。如果非反相终端的输入大于比较器的反相终端的输入，那么比较器的输出将是逻辑高的。当反相输入超过非反相时，逻辑低（0）将是输出。

LM324的工作：

• 当功率加到非反相端时，其反相电压小于运放的反相电压，则输出变为零，即无电流流动。因为我们已经知道什么时候了“+> - = 1”。这里的'+'符号表示非反相终端，并且'-'ign表示反相终端。
• 如果非反相电压大于反相电压，则输出将高。
• 在LM324的该输出中，内部连接到某种电阻，并且它在IC内部有一些布置，这对其他比较器产生了大量差异。
• 它在内部升起，因此不需要供应的任何电阻连接。

3. LM339.

LM339是最常用的比较器，专为汽车和工业电子应用中的水平检测，低级传感和内存应用而设计。它有四个内置的比较器;它比较了两个输入电压电平，并提供数字输出以显示更大的输出。

此外，这些比较器还有一个独特的特点，即输入共模电压范围包括接地，尽管事实上它们是由单一电源电压操作的。

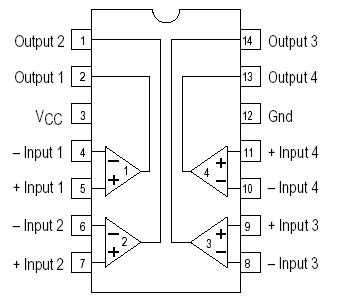

• 引脚1,2,13和14是比较器的输出
• 引脚3为电源电压;5伏
• 引脚4,6,8和10是反相对比器的输入
• 引脚5,7,9和11是比较器的非反相输入
• 销12是地面;（0V）

特征：

• 信号或双电源操作
• 宽工作供电范围(VCC=2V~36V)
  • 最大额定值：2 v至36 v
  • 测试到30 V：非V设备
• 输入共模电压包括地面
• 低供电电流漏极(IF=0.8mA)
• 开路集电极输出，用于有线和连接
• 低输入偏置电流25NA
• 低输出饱和电压
• 输出与TTL，DTL和CMOS逻辑系统兼容
• 差分输入电压范围等于电源电压

LM339的分压器连接到运算放大器的反相和非反相输入端，在这些终端上提供一定的电压。电源电压为+V， -V接地。如果非反相终端的输入大于比较器的反相终端的输入，那么比较器的输出将是逻辑高的。

LM339工作:

• 当功率加到非反相端时，其反相电压小于运放的反相电压，则输出变为零，即无电流流动。因为我们已经知道什么时候了“+> - = 1”。这里的'+'符号表示非反相终端，并且'-'ign表示反相终端。
• 如果非反相电压大于反相电压，那么电流将在设备中流动。
• LM339充当开放式收集器，这就是为什么我们从供应中连接的电阻，如果我们卸下电阻，则电路中没有电流。

4.LM258

LM358 OP-AMPS用于换能器放大器，DC增益块和所有传统的OP-AMP电路，现在可以在单个电源系统中更容易地实现。例如，LM358 OP-AMP可以直接关闭标准+ 5V电源电压，该电源用作数字系统的一部分，并将在不需要额外的±15V电源的情况下轻松提供所需的接口电子设备。bob足球体育app

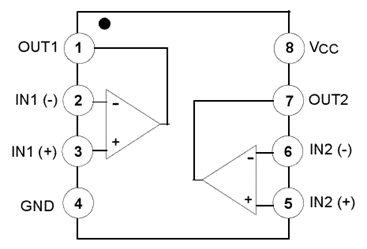

它采用8针浸封装如下所示。

PIN描述：

• PIN 1和7是比较器的输出
• 引脚2和6是反相输入
• 引脚3和5是非反相输入
• Pin 4是地面（GND）
• 引脚8是VCC +

特征：

• 内部频率补偿了Unity Gain
• 大直流电压增益：100 dB
• 宽带宽
• 宽电源范围：单电源：3V至32V
• 非常低的电源电流漏极基本上独立于电源电压
• 低输入偏移电压：2 mV
• 输入共模电压范围包括地面
• 差分输入电压范围等于电源电压
• 耗电适用于电池操作

优点:

• 两个内部补偿运算放大器
• 消除了对双重供应的需求
• 允许直接感应GND和VOUT也进入GND
• 兼容所有形式的逻辑
• 耗电适用于电池操作

LM358的工作：

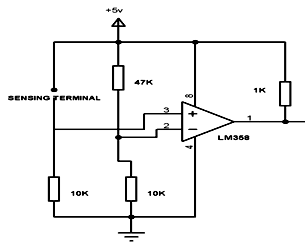

比较器LM358 I.，销2的反相输入给出了固定电压I.，在比率47K：10K中，并向比较器的非反相输入进行向下抽出并给予传感终端。当正电源和非反相输入之间的电阻为高电平时，产生的非反相输入小于逆转输入制作比较器输出作为逻辑低电平的逻辑。当电阻下降时，在比反相输入高的非反相输入的电压下降，使得比较器的输出是逻辑高。

5. CA 3130运算放大器

它是优秀的运算放大器，需要非常低的输入电流要求。其输出将在关闭模式下处于零状态。CA3130是15MHz BIMOS IC，具有MOSFET输入和双极输出。MOSFET晶体管存在于提供非常高的输入阻抗的输入中。输入电流可以低至10Pa。IC显示出非常高的性能速度，并结合了CMOS和双极晶体管的优点。在输入端的PMOS晶体管的存在导致共模输入电容下降到负导轨下方的0.5伏。因此，它是单一供应应用的理想选择。

输出有CMOS晶体管对，在任意电源电压端子的10mV范围内摆动输出电压。IC CA3130工作5到16伏，可以用单个外部电容进行相位补偿。它也有端子来调整偏置电压和频闪。

6. CA 3140运算放大器

它是4.5MHz BIMOS运算放大器，带有MOSFET输入和双极输出。它具有内部的PMOS晶体管和高压双极晶体管。输入是否具有栅极保护的MOSFET（PMOS），其提供非常高的输入阻抗通常为1.5T欧姆。输入电流要求大约10pa非常低。它表现出非常快速的响应和高性能。输出防止负载终端短路损坏。输入级具有PMOS FET，其有助于共模输入电压能力低至0.5伏。IC在内部相位补偿以进行稳定运行。它还具有用于额外频率滚动和偏移的终端。

7. TL071运算放大器

它是一个带有JFET输入的低噪声运算放大器。它以广泛的共同模式运行，消耗电流很少。它需要非常低的输入偏置和偏移电流。它的输出是短路保护的，并且具有13 v / U的高压速率，并且销售闩锁无效.TL0 71是高保真和音频前置放大器电路的理想选择。TL071和TL0 72仅包含一个OP放大器，而TL074是一个带有4个运算放大器的四址。

8. TL082运算放大器

它是一个具有独立输入和输出的双OpAmp。它有JFET输入和双极输出。该芯片具有很高的转换速率，低的输入偏置。它还具有低偏置电流和低偏置电压。它的输入电流可以很低的偏置。IC输出短路保护。TL082无锁存，具有内部频率补偿功能。

9.lm311运放

它是一种能够驱动DTL，RTL，TTL或MOS电路的单个OPAMP。其输出可切换多达50伏和50mA电流。它在5到30伏的范围内工作，只需要单电源。如果当前要求小于50mA，它可以直接驱动继电器，电磁阀等。LM311的引脚连接与其他opamps不同。这里，PIN3是反相输入和PIN2非反相输入。输出也不同。它有两个输出。PIN7是在引脚1是负输出时沉入电流的正输出。

销7连接到NPN输出晶体管的集电极。PIN1形成输出晶体管的发射极。通常，输出晶体管处于关闭状态，其收集器将被拉到VCC。如果它的基础超过0.7伏，它会饱和并打开。该汇款电流和负载打开。因此，与其他opamps不同，LM311介于电流和输出时触发时会较低。

10.IC 747

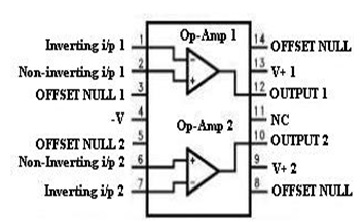

747是一种通用的双运算放大器，包含两个741运算放大器。这两个运算放大器有一个共同的偏置网络和电源引线。否则，它们的操作是完全独立的。当超过输入共模范围时，运放的特性是无锁存，无振荡。它是一个14针双in line package (DIP)，如下图所示:

747运放引脚描述:

PIN1.- IP-AMP1的反相输入端子

PIN2.- OP-AMP1的非反相输入端子

PIN3.- 偏移空终端OP-AMP1

PIN4.-负电源电压(- v)

PIN5.—op-amp2的偏移空终端

PIN6.- OP-AMP2的非反相输入端子

PIN7.- IP-AMP2的反相输入端子

PIN8.—op-amp2的偏移空终端

PIN9.- op-amp2的正电源电压(+V)

PIN10- OP-AMP2的输出

PIN11.- 没有连接（NC）

PIN13- OP-AMP1的正电源电压

PIN14.—op-amp1的偏移量空终端

747 OP-AMP的功能：

• 双电源电压±1.5V至±15V
• 不需要频率补偿
• 短路保护
• 广泛的共模和差分电压范围
• 低功耗
• 单位增益稳定
• 没有闩锁
• 平衡偏移空缺
• 电流每次放大器电流小于300μA，5 V

如何测试运算放大器IC？

运算放大器广泛用于电子电路中，作为放大器，比较器，电压跟随器，求和放大器等。大多数常用的运算放大器如741，TL071，CA3130，CA3140等的常用运算放大器都具有相同的引脚配置。因此，此测试仪可用于检查OP放大器在触摸或维修期间的工作。这是一种易于制作的工具，这在业余爱好者或技术人员的工作台中至关重要。

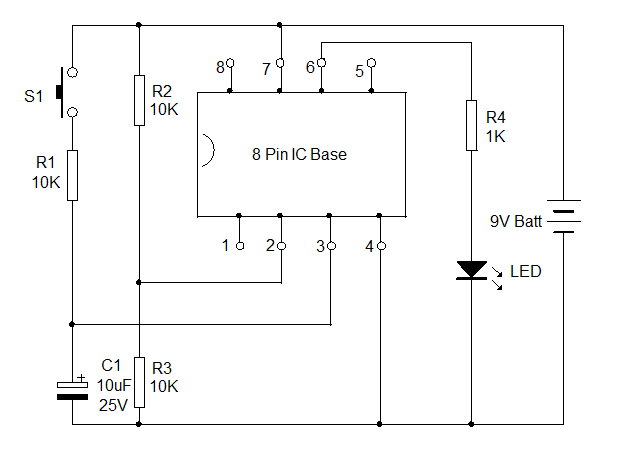

测试仪围绕一个8针IC基底连接，可以插入要测试的IC。引脚2（IC的反相输入）连接到潜在的分频器R2，R3，R3，其提供半电源电压的销2. IC基座的引脚3（无反相输入）连接到VCC通过R1和推动到开关。输出引脚6用于通过电流限制电阻器R4连接视觉指示器LED。

设计是电压比较器。以正确的方向将IC插入套接字。IC左侧的凹口应与IC基座中的凹口相匹配。在该比较器模式中，当其引脚3获得比引脚2更高的电压时，IC1的输出变高。此处引脚2获取4.5伏（如果电池为9V）和引脚3,0伏特。

所以输出保持低位，LED将是黑暗的。当按下S1时，引脚3比引脚2获得更高的电压，并且IC的输出变高以点亮LED。这表示IC内部的电路正在工作。

测试拓扑：

运算放大器中有三种测试拓扑

• 两个运算放大器测试环
• 自检循环
• 三个运算放大器循环

现在，您对PIN配置和OPAM IC有所了解，请在此主题或电气和电气上的任何疑问电子项目留下下面的评论。
