RVDT - 旋转可变差动变压器解释

在前一篇文章中，我们讨论了LVDT或线性变量差动变压器的概述。本文讨论了RVDT的概述，以及RVDTRVDT完整形式为旋转可变差动变压器。RVDT的设计与LVDT一样，除了核心的设计。因为，当它转动时，两个绕组之间的互感变压器即一次线圈和二次线圈随角位移线性变化。RVDT采用无刷，非接触设备，确保长寿命，一致，可重复和无限分辨率的位置检测。这样的性能保证了在最紧张的工作条件下精确的位置传感。

什么是rvdt（旋转可变差动变压器）？

RVDT代表旋转可变差动变压器。它是一种机电传感器用于给出与I / P角位移成比例的线性O / P.RVDT的主要功能是检测角位移并将其转换为电信号。RVDT和LVDT工作都是相似的，但LVDT采用柔性铁芯进行位移测量，而在RVDT中采用凸轮型芯。该核心将使用轴转动变压器的两个绕组。请参阅链接以了解更多信息LVDT:结构、工作原理、优缺点及其应用．

RVDT的建设及其工作

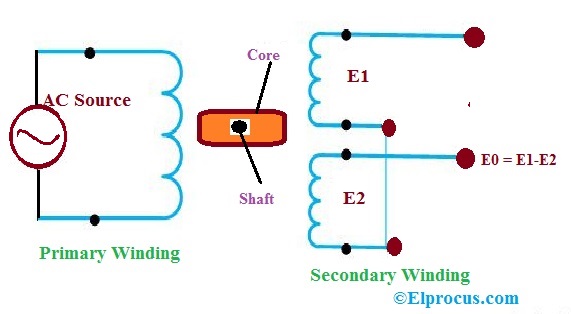

RVDT传感器有两个绕组相似一个普通的变压器如下面所示的初级绕组和两个次级绕组RVDT图．受伤变压器的两个绕组，其中两个次级绕组的绕组数相等。它们位于变压器初级绕组的两侧。由软铁制成的磁芯构成的凸轮与轴相连。因此，这个铁芯可以在绕组之间扭作一团。RVDT和LVDT的结构相似，但主要的区别是变压器绕组的铁芯形状。由于轴的缘故，这个铁芯将在变压器的两个绕组之间转动。

典型的RVDT在+40或-40度上线性，灵敏度为每次旋转度约为2mV至3mV，输入电压范围为3V频率范围为400Hz至20kHz。基于轴在变压器中的运动，将生产三种条件，例如

• 当核心处于空位时
• 当核心在顺时针方向旋转
• 当核心以逆时针方向旋转时

当核心处于空位时

在第一条件下，当轴放置在零位置时，虽然相位相反，次级绕组中的诱导的e.m.f是相似的。因此，差分O / P电位为零，并且条件将是e1 = e2，其中e0 = e1-e2 = 0

当核心在顺时针方向旋转

在第二条件下，当轴沿顺时针方向旋转;更多部分核心将进入初级绕组。因此，跨越初级绕组的诱导的e.m.f高于次级绕组。因此，差异o / p电位是阳性的，并且病症将是E1> E2，其中E0 = E1-E2 =阳性。

当核心以逆时针方向旋转时

在第三种情况下，当轴沿逆时针方向旋转时，会有更多的铁芯穿过二次绕组进入。因此，通过次级线圈的感应电动势高于初级线圈。因此，差分o/p电势为负，即相移1800，条件为E1 < E2，其中E0 = E1-E2 =负。

如何选择rvdt？

rvdts与其他人有许多优势传感器的类型．但是，在选择RVDT时需要考虑一些参数，包括:

精度

在某些情况下，RVDT的准确性是不完美的，由于这个原因，它不适合某些应用程序。当设备需要高精度传感器时，设备的成本也会提高。

工作环境

RVDT非常强大，他们可以在任何环境中工作。其他类型的传感器不适用于温度巨大变化的条件，污染物的存在，或高振动声音。

备份电源

RVDT需要输入交替的电流用于产生优选的分析输出。如果没有备份电源，那么机电传感器就不是一个好的选择。

变化的信号

现在，对于一些应用程序的选择一个传感器可在PC机上将数据转换成可读的数字输出。

RVDT优点和缺点

RVDT的优点包括以下几点。

• RVDT的一致性很高
• RVDT的精确度高
• 寿命长
• 性能是可重复的
• 结构紧凑，坚固
• 耐用性
• 低成本
• 很容易处理电子元器件
• 分辨率是无限的
• 线性很好
• 尺寸范围广

RVDT的缺点主要有以下几点

• 测量外部和喷嘴之间的接触不可能一直存在。
• RVDT的输出是线性的（约+40或-40度），因此它限制了可用性。

RVDT应用程序

RVDT的应用包括以下方面。

• 燃油阀以及液压
• 现代机床
• 控制驾驶舱
• 控制燃料
• 用电缆系统制动
• 发动机排气空气系统
• 机器人
• 飞机和航空石
• 过程控制行业
• 武器和鱼雷系统
• 发动机燃料控制
• 前轮操舵系统
• 通过电线系统飞行
• 反推装置
• 用于控制飞行的执行器以及发动机
• 生态控制系统

因此，这是关于RVDT（旋转可变差压变压器），建设，工作，优势，缺点及其应用。现在，这些是最常用的传感器，由于其非接触结构，它不会遇到任何功能问题。即使在艰难的环境条件下，这些即使在艰难的环境条件下也具有固定状态。因此，它是一种理想的传感器，用于在石油，天然气和航空航天等行业中构建重型设备。这是一个问题，是什么？RVDT工作原理？您也可以了解更多关于该的信息LVDT和RVDT之间的差异．
