如何构建一个简单的红外照明器

什么是红外线照明器？

红外发光器是在红外光谱中发光的设备。它们可以是作为各种物体或被动装置发出其红外光的活动设备，该物体或无源设备反射落在它们上的红外线。其中一个主要应用是夜视摄像机。在夜视相机中加入的红外发光器是IR LED，其在红外带中发光。这红外线由物体反射并由相机镜头收集。红外成像不仅用于监控，而且还用于检查建筑物的隔热等应用，检查水体的热污染等。IR发光器也可用于CCTV摄像机。

3红外照明设备：

让我们对每个红外照明设备进行详细描述

1.红外激光器：通过产生的光子恒定刺激通过产生的光子的扩增原理，通过产生的光子的扩增原理，通过持续刺激来处理激光或光放大。即，当用光子照射电子时，它会激励并跳到更高的水平，同时回到其原始水平时，它发出另一个光子。这个过程继续，这就是激光如何发光的方式。发射红外光的激光可以是由像钕-YAG激光器等材料组成的固态激光器，其在1064纳米处发射红外光。它也可以是燃气激光器，如CO2激光器，其在远红外范围内发光并且用于切割金属。发光红外光的激光通常被认为是危险的，主要用于军事目的。

2。过滤白炽灯：这些器件由传统的白炽灯组成，其被红外滤波器覆盖，该灯仅允许仅产生的光的红外光谱，通过并阻塞光谱的所有其他部分。大多数是植被，野生动物，沙滩等的物体，其散发大部分热量是可以使用具有红外滤波器的摄像机来描绘的物体。

3.IR LED：IR发光器主要使用IR LED。IR LED是一个特殊的LED，在760nm的范围内发出红外线。它们主要由砷化镓或铝镓砷化镓组成。它们以大约1.4V的电压运行。它们可以在直接发射模式下工作或反射发射模式。通常，这种LED阵列被纳入夜视摄像机。

夜视摄像机和达到夜视的三种方式

夜视摄像机在许多应用中使用，如在间谍机器人中以及监视目的。像任何正常相机一样，它们也需要照明他们的操作。但对于在夜间使用的监视目的中使用的摄像机，我们不能依赖可见光。在某些情况下，可以放大这种可见光，但这些相机不可靠，不能在根本没有光的地方使用。为此目的，使用光谱的另一部分，是红外带。一些相机利用所有暖体辐射红外光的事实。

为这些相机达到夜视的3种方式。

• 低光成像：这些技术涉及使用正常可见光，基本原理涉及放大可用的可见光以增加其强度。一些低成像技术涉及在摄像机中使用内置芯片，其中由于光源产生的电流不断放大。
• 热成像：这些技术基于所有物体照亮红外光的事实。收集来自所有物体的红外辐射，并形成电子图像。通常涉及汞碲化镉和铟锑石的半导体器件用作红外探测器。它们可以在低温或室温下运行。这些技术使用红外光谱的热IR部分，其涉及从3微米到30微米的波长范围。它们涉及使用活性发光器，其自行发出红外线。
• 红外照明：这些技术涉及使用可以发射红外光的装置。红外线照明器致力于所有温暖物体发出红外线辐射的事实。除了可见的红频带之外，红外频段占用带宽。

IR频段的近似范围为430距离至300GHz。被动照明器是一种产生的照明器通过反射光线或来自另一个来源的红外线的折射。这些技术使用红外光谱的近红外部分，其涉及波长范围为0.7至1.3微米。

IR夜视摄像机IR照明方法的优点

1. 它们不受周围光线的影响。
2. 它们廉价。
3. 使用IR发光器的相机具有良好的敏感性
4. 红外LED专门具有较低的消耗率和更长的寿命。
5. 可以在夜间拍照，而不会扰乱环境。

如何构建一个简单的红外线照明器？

你可以简单IR发光器使用红外LED。为夜视摄像机提供光线是有用的。

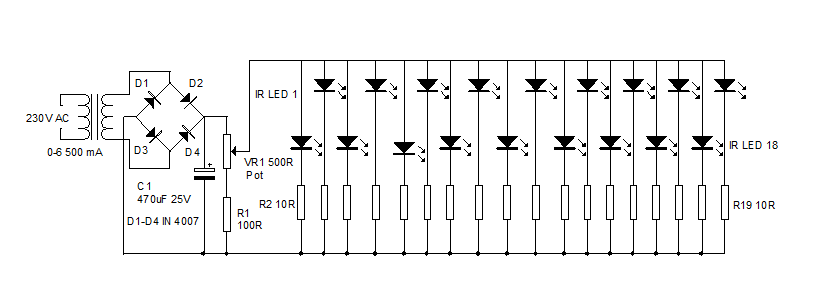

电路太简单，可以在一小块公共PCB上构建。18红外LED与各个电流限制电阻R2 - R19一起使用。为了通过LED增加电流，使用低值（10欧姆1瓦）电阻。从标准变压器电源获得电路的电源。

使用6伏500 mA的台阶变压器。包括D1至D4的全波整流器将低压AC整流至DC，平滑电容器C1从DC中移除纹波。通过控制电压，可以使用POT VR1调节IR LED的亮度。

IR LED通过使用桥式整流器装置将AC信号转换为DC信号，之后使用电解质电容器将脉动DC信号进行滤波以去除AC波纹，以通过将AC信号转换为DC信号供电。使用可变电阻器改变LED的电压。

由于IR Ray是隐形的，因此可以使用诀窍来检查电路。为电路供电并将手机摄像头或数码相机焦点在IR LED前面。粉红色光线将可见，这是红外光。将IR LED封装在反射盒中，以便光线将进一步增加和聚焦。
