温度控制直流风扇通过使用8051微控制器
如今，人类正在朝向新技术通过将手动操作替换为自动控制设备。炎热天气期间人们的基本要求之一是冷却风扇。但是，风扇的速度可以通过手动操作使用手动开关来控制风扇调节器或调光器。通过转动调光器，可以改变风扇速度。它可以在一些地方观看在早晨温度高的地方，尽管温度在夜间的温度急剧下降。用户不了解温度差异。因此，为了克服风扇的速度，这里是根据温度变化的解决方案。这种概念特别适用于在白天和夜间在夜间温度变化的区域。该项目将手动风扇转换为自动粉丝。自动风扇将根据房间内的温度改变速度。 This article discusses a temperature-controlled fan block diagram, working on each block and properties.
使用微控制器的温控直流风扇
使用微控制器的所提出的系统温控风扇用于根据温度控制风扇的速度，并在显示屏中指定温度。所需的组件是微控制器，温度感应器， 发动机;七段显示器，ADC，电源，运算放大器。
使用微控制器的温控风扇框图如图所示。框图包括电源、RST电路、8051微控制器，LM35温度传感器，8位ADC，L293D电机驱动器，直流电机，7段显示，I / P交换机。
温度感应器
这温度传感器使用所提出的系统是LM35。该温度传感器的O / P与摄氏量线性成比例。该IC不需要任何外部校准来提供精度。在所提出的系统中温度传感器的主要功能是检测风扇外部环境的温度。

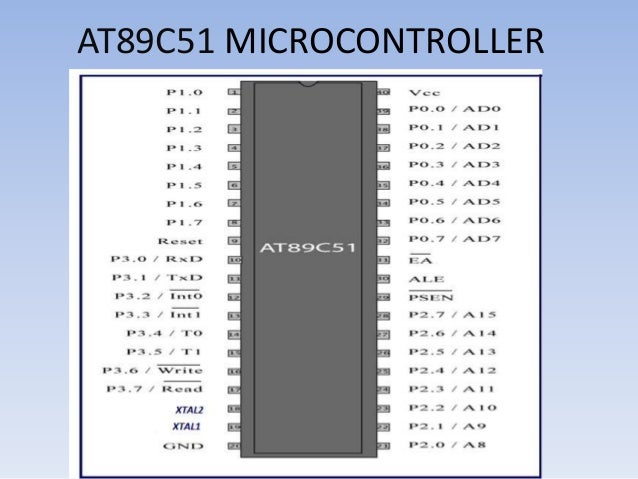

8051微控制器（AT89C51）
8位微控制器AT89C51属于8051个家庭。它由128个字节的RAM，16位地址，16位定时器/计数器2,6中断ROM-4K字节。微控制器在所提出的系统中的主要功能是分析温度传感器感测的温度。基于温度，微控制器应改变风扇的速度。
ADC（0808）
一个模数转换器需要是与8051微控制器界面允许模拟I / P进行数据处理。这里串行I / O端口用于在控制器和其他设备之间进行数据流。这里，使用了8位并行ADC0808CC。它适用于+ 5V并具有8位分辨率。该ADC通过使用参考电压将输入模拟信号转换为等效数字信号。
七段显示
一种7段显示是一种用于显示十进制数字的电子显示器。这些显示器的应用主要包括电子仪表，数字时钟和各种电子设备，用于以数值的形式显示信息。但这些显示使用十六进制代码来显示字母数字代码。
温控直流风扇工作
上述框图中使用的所有模块都集成在一起。风扇速度可以通过温度的变化来监测。该项目的基本概念是达到温度，显示温度，温度变化反映为风扇速度的变化。这里，该项目中使用的温度传感器是LM35，并且该传感器的O / P对数码转换器进行了模拟转换器。允许完整的工作或不能通过外部中断来决定。
温度传感器LM35与8051微控制器的模拟引脚接口，因为温度传感器将温度变为电压。这里的温度传感器应正确接地到微控制器以获得正确的读数。风扇的速度可以通过微控制器的温度检查来决定。
微控制器使用IC L293D电机控制控制DC风扇。这IC L293D是一个双h桥电机驱动器用于控制直流电机的速度和方向。它还提供微控制器和电机之间的隔离。可以通过使用电机速度来控制脉冲宽度调制(脉宽调制)技术。
所提出的系统还提供了自动或手动开关，可选择用户控制风扇的速度。按下按钮时，可以手动控制速度，这意味着用户可以手动控制风扇速度。LED也可以在RC1连接，以演示自动或手动开关的状态。如果发光二极管闪烁，这意味着风扇控制是手动的。
最后我们可以得出结论，当时电源供应给出整个电路，然后微控制器读取风扇的周围温度。温度的模拟值由传感器给出并施加到微控制器的ADC引脚。模拟值在内部通过微控制器更改为数字。如果温度优于阈值，则微控制器向控制器发送信号以打开电动机。因此，风扇开始旋转。
温控风扇的性能
温控风扇的性质主要包括以下内容
- 当温度超过35℃时，风扇应以最大速度运行。
- 当温度降至15ᵒC以下时，风扇应处于最低转速。
- 风扇速度应根据温度范围从15°C到35ᵒC改变，
- 应内置自动手动开关，这将为用户提供控制手动或自动风扇速度的自由度。
温控风扇的应用包括在计算机上的电力消耗，例如公司，机构，组织，家电，在计算机中可以冷却处理器。此外，通过与空调接口可以增强该项目。
因此，这是所有的温度控制风扇使用微控制器。我们希望你们对这个概念有更好的理解。此外，任何关于此概念或基于微控制器的项目，请通过评论下面的评论部分来提供反馈意见。以下是一个问题，7段显示的功能是什么？
