温度控制器

温度是最常用的环境量，并且许多生物，化学，物理，机械和电子系统受温度的影响。一些过程仅在狭窄的温度范围内工作。必须采取适当的小心监测和保护系统。

当超过温度限制时，通过暴露于高温可能会损坏电子元件和圆形。温度传感有助于提高电路稳定性。通过传感设备内的温度，可以检测到高温水平，并且可以采取动作降低系统温度，或者甚至将系统关闭到避免灾害。

一些温度控制应用实用温度控制器下面讨论了无线温度报警电路图。

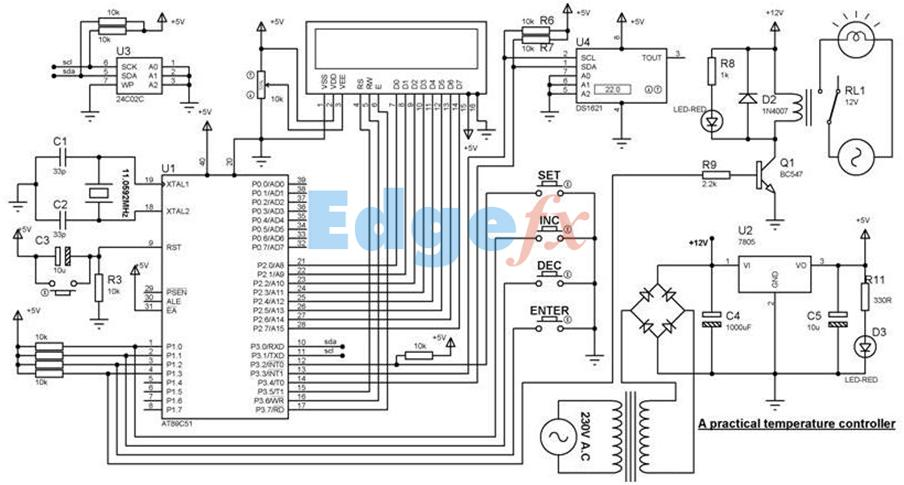

实用温度控制器

这种类型的控制器用于工业应用，用于控制设备的温度。它还显示在-55°C至+ 125°C范围内的1 LCD显示器上的温度。在电路的核心，来自8051个系列的微控制器，可控制其所有功能。IC DS1621用作温度传感器。

ds1621给出9位读数来显示温度。用户定义的温度设置通过8051系列微控制器存储在一个非易失性存储器EEPROM中。最高和最低温度设置通过一组存储在EEPROM -24C02中的开关进入MC。最大和最小设置意味着允许任何必要的滞后。先用设置按钮，然后用INC设定温度，再用进入按钮。DEC按钮也是如此。从MC通过晶体管驱动器驱动继电器。继电器的触点用于负载，在电路中显示为一盏灯。对于大功率加热负载，可以使用接触器，其线圈由继电器接点代替灯操作。

12伏DC和5伏通过调节器的标准电源由台阶变压器以及桥式整流器和滤波电容进行。

IC DS1621的功能是：

• 温度测量不需要外部组件
• 测量从-55°C至+ 125°C的温度为0.5°C增量。华氏度等效为-67°F至257°F，增量为0.9°F
• 温度被读为9位值（2字节传输）
• 电源范围宽（2.7V至5.5V）
• 在不到1秒钟内将温度转换为数字字
• 恒温设置是用户可定义和非易失性
• 通过2线串行接口（打开漏极I / O线）从/写入数据
• 应用包括恒温控制，工业系统，消费产品，温度计或任何热敏系统
• 8针浸液或包装（150mil和208mil）

无线温度警报

电路使用模拟温度感应器LM35适用于比较器LM 324，其输出被馈送到4位输入编码器IC HT 12E。借助于10K预设的帮助选择了限制，围绕其270度旋转校准。编码器IC将其转换为并行数据到串口的数据，该串口将被给予发送器模块以进行传输。

RF模块，顾名思义，以射频在射频运行。相应的频率范围在30 kHz和300 GHz之间变化。在该RF系统中，数字数据表示为载波幅度的变化。这种调制被称为幅度移位键控（询问）。

由于许多原因，通过RF传输优于IR（红外线）。首先，通过RF的信号可以通过更大的距离来行进，使其适用于长距离应用。此外，虽然IR主要在视线模式下运行，但即使在发射器和接收器之间存在阻塞，RF信号也可以行进。接下来，RF传输比IR传输更强大可靠。RF通bob的是什么网站信使用特定频率与受其他IR发射源影响的IR信号不同。

发送器/接收器（TX / RX）对以频率运行434 MHz。RF发射器接收串行数据并传输它通过射频无线通过它的天线连接在Pin4处。传输以1kbps -10kbps的速率发生。通过以与发射器的频率相同的频率运行的RF接收器接收发送的数据。

接收器结束接收该串行数据，然后馈送到解码器IC HT12D，以产生给予逆变器CD7404的4位并行数据，以驱动晶体管Q1以致动用于警告目的的任何负载。发射器和接收器都从带有反向保护二极管的电池供电，并且还可以在使用的6伏电池中获得大约5伏。

ht12d是2^12.用于通过HOLTEK制造的遥控应用的系列解码器IC（集成电路）。它通常用于射频（RF）无线应用。通过使用配对的HT12E编码器和HT12D解码器，我们可以串行传输12位并行数据。HT12D简单地将串行数据转换为其输入（可以通过RF接收器接收）到12位并行数据。这些12位并行数据分为8个地址位和4个数据位。使用8个地址位，我们可以为4位数据提供8位安全码，可用于通过使用相同的发射器来解决多个接收器。

HT12D是CMOS LSI IC，能够在2.4V至12V的宽电压范围内运行。其功耗低，对噪音具有高的免疫力。接收到的数据3次以获得更多的准确性。它建立在振荡器中，我们需要仅连接一个小型外部电阻。HT12D解码器最初将处于待机模式中，即，振荡器被禁用，DIN引脚上的高振荡器激活振荡器。因此，当解码器接收由编码器发送的数据时，振荡器将被激活。该设备开始解码输入地址和数据。解码器与PIN A0-A7的本地地址连续地将接收的地址连续匹配三次。如果所有匹配，则解码数据位并激活输出引脚D8 -D11。通过使PIN VT（有效传输）高表示此有效数据。 This will continue till the address code becomes incorrect or no signal is received.
