温度传感器应用

在这里，我们有两个涉及电路的实际应用，以使用传感器感测温度并提供电输出。在两个电路中，我们使用了模拟电路。因此，让我们简要了解模拟电路。

传感器是可以测量物理现象并量化后者的单元，换句话说，它给出了对特定规模或范围的奇迹的可测量表示。通常传感器分为两种类型，模拟和数字传感器。在这里，我们将讨论模拟传感器。

模拟传感器是组件，而不是测量任何实际幅度，并将其值转换为可以用电子电路测量的幅度，通常是我们可以将其变为电压质量的电阻器或电容值。模拟传感器的示例可以是热敏电阻，电阻基于温度改变其电阻。大多数模拟传感器通常都有三个连接引脚，一个用于获得电源电压，一个用于接地关联，最后一个是输出电压引脚。我们将使用的大多数模拟传感器是电阻传感器，如图所示。它以带有特定电压范围的输出的方式连接到电路中;通常电压范围在0伏之间至5伏。最后，我们可以使用其模拟输入引脚之一在我们的微控制器中获得此值。模拟传感器测量设备的门位置，水，电源和烟雾。

1.简单的热传感器

使这种简单的热传感器电路监测发热器件中的温度，如放大器和逆变器。当器件中的温度超过允许极限时，电路通过蜂鸣声警告。它太简单，可以在设备本身中固定在设备上，电源从中删除。该电路在5到12伏特DC中工作。

该电路在双稳态模式下使用流行的定时器IC 555设计。IC 555具有两个比较器，触发器和输出级。当在其触发销2上施加超过1/3 VCC的负脉冲时，其输出变高。此时，下比较器触发并改变触​​发器的状态，输出变为高电平。也就是说，如果引脚2处的电压小于1/3 Vcc，则输出变高，如果它高于1/3 Vcc，则输出保持低电平。

这里，NTC（负温度系数）热敏电极用作热传感器。它是一种可变电阻器，其电阻取决于周围的温度。在NTC热敏电阻中，当其附近的温度增加时，电阻下降。但在PTC（正温系数）热敏电阻中，当温度升高时电阻增加。

在电路中，4.7K NTC热敏电阻连接到IC1的PIN2。可变电阻VR1调节热敏电阻在特定温度水平的灵敏度。为了重置触发器并因此改变输出，使用IC1的阈值引脚6。当通过推送开关将正脉冲施加到引脚6时，IC1的上部比较器变高并且触发了触发器的R输入。该重置和输出变为低电平。

当设备的温度正常（如VR1设置）时，IC1的输出保持低，因为触发引脚2越来越超过1/3 VCC。这保持低输出且蜂鸣器保持沉默。当器件中的温度由于长时间使用或电源中的任何短路而增加时，热敏电阻的电阻减少了小于1/3 VCC的触发引脚。然后，双稳态触发器和输出变高。这激活了蜂鸣器，将生成蜂鸣声。该状态持续到通过按S1来降低温度或IC重置。

如何设置？

在公共PCB上组装电路并修复要监视的设备内。使用细线连接热敏电阻（热敏电阻没有极性）。将热电部件的靠近设备的靠近的变压器或散热器固定热敏电极。可以从设备的电源挖掘电源。为电路供电并打开设备。慢慢调整VR1，直到蜂鸣器在常温下停止。当器件内的温度升高时，电路将变为有效。

2.空调泄漏探测器

它是一种比较器，它检测相对于周围温度的温度变化。它主要用于检测门窗周围的干旱，导致能量泄漏，但是当需要敏感的温度变化检测器时，可以以许多其他方式使用。如果上述温度变化，则红色LED发光，如果下面的温度变化点，则绿色LED发光。

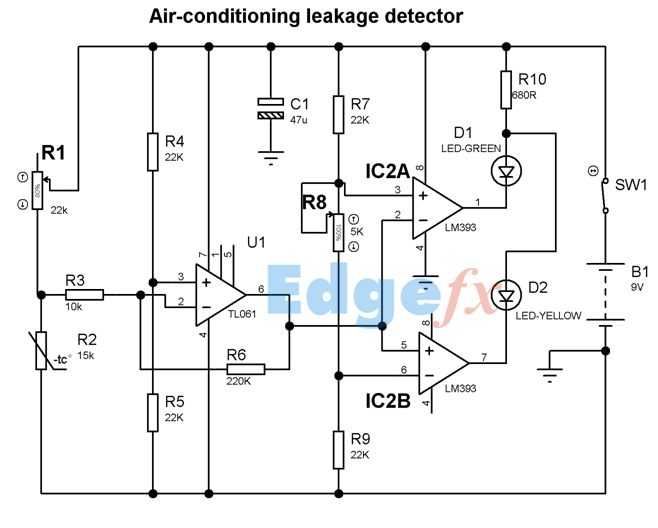

空调泄漏探测器电路图

这里，IC1用作桥梁检测器和放大器，其输出电压由于桥不平衡而温度升高时的输出电压增加。其他2个IC用作比较器。通过不同的R1来平衡桥梁，LED都关闭。当由于温度的变化而导致桥梁不平衡时，LED之一将被照明。

部分：

R1 = 22K - 线性电位器

R2 = 15k @ 20°C n.t.c.热敏电阻（参见注释）

R3 = 10K - 1 / 4W电阻

R4 = 22K - 1 / 4W电阻

R5 = 22K - 1 / 4W电阻

R6 = 220k - 1 / 4W电阻

R7 = 22K - 1 / 4W电阻

R8 = 5K - 预设

R9 = 22K - 1 / 4W电阻

R10 = 680R - 1 / 4W电阻器

C1 =47μF，63V电解电容器

d1 = 5mm。LED绿色

d2 = 5mm。LED黄色/白色

U1 = TL061 IC，低电流BIFET OP-AMP

IC2 = LM393双电压比较器IC

P1 = SPST开关

B1 = 9V PP3电池

笔记：

• 热敏电阻的电阻范围应在20度范围内为10至20k。
• R1的值应该是热敏电阻电阻值的两倍。
• 热敏电阻应封闭在一个小套管中，以确保快速检测温度变化。
• 如果只需要一个LED，则IC2B的PIN1应连接到IC2A的PIN7。
