测试调频发射机

调频(FM):

我们知道，在幅度调制（AM）中，频率是恒定，其仅变化幅度。虽然在变化频率并保持幅度常数的频率调制（FM）中。

FM（频率调制）在AM上有许多优点（幅度调制）。这些焦点中最重要的是，FM具有更优异的阻塞和静态的灵活性。FM提供优先的音质和常产功能。频率调制（FM）在无线电广播中使用，以及警察和治疗中心交换，信道紧急，电视声音和远程系统。FM无线电频段为88至108 MHz。FM发射器实现最少功耗的最优异范围。

调频发射机:

FM的发射机利用FM波来传输声音。它通过改变频率，在载波波频率等同于振幅的幅度上通过载波发送音频信号音频信号。电路产生的频率为VHF频段，即88至108MHZ。

创建FM信号：

有两个重要组成部分来形成FM信号，第一是载波频率，第二是调制载波频率的音频频率。我们将通过允许AF改变载波频率来获得FM信号。FM的晶体管由振荡器组成以形成RF信号。

从框图来看，FM发射机电路由以下组件组成:

1. 麦克风
2. 音频前置放大器
3. RF振荡器
4. 放大阶段
5. 天线

调频发射机组成:

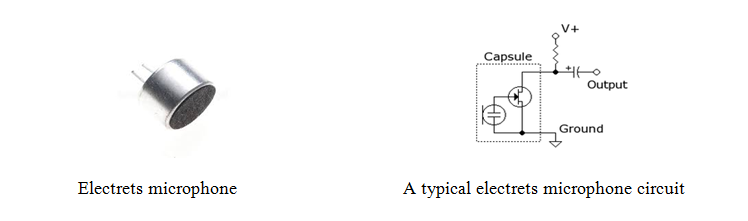

麦克风:

麦克风是音频信号转化为电信号的变化，其重复率和振幅与力的变化程度相同。在将信号传送到第一级之前，它将信号增强100倍。麦克风供电电压小于0.5V。

麦克风上的可变电阻器用来改变放大器的音频质量，并对可变电阻器进行修改以获得最好的音频质量。或者假设你需要利用改变电阻作为可变电阻的一部分，并宁愿不改变音质，然后5K电阻可能被利用。麦克风输出端的22n电容将信号耦合到第一个声音前置放大器级。这个电容器是用来把接收器上的直流电压和晶体管上的电压分开的。

音频预放大器：

前置放大器是一个自偏置发射极，适合于放大麦克风获得的信号。它把这些信息传递到振子阶段。电容器从晶体管的基极电压断开麦克风，只允许交流信号通过。在话筒处的输出波形通过耦合电容传递到发射极级。

在这一阶段，信号被放大70-100倍，目前已经足够大，可以注入射频阶段。只是一个异常自偏置发射极级被用于声音增强器。这个阶段据说是交流耦合，因为它在输入和输出上都有一个电容器，所以不同阶段的直流电压不会影响在阶段上的电压。

射频振荡器:

射频振荡器，它是一个调制级。在这一阶段，对放大的音频输入信号进行调整以便传输。每个发射电路都需要一个振荡器来产生射频波。晶体管及其元件包围调谐电路，本质上是使调谐电路在其谐振频率下工作。

最后放大阶段:

这个级放大输出的射频信号。由振荡级处理的信号不是特别有能力，所以我们把它传递到一个称为输出级的放大级来增加振幅。的调频发射机电路通过包括这个缓冲器或输出级来增强，这样振荡器就不驱动天线了。这将给电路更多的可靠性和更多的输出。

FM天线:

任何FM发射器的最后一次/最终阶段都是FM天线。这是将电子FM信号改变为电磁波的地方，该电磁波被传递到大气中。22测量铜线适用于天线。我们必须将这条电线保持在垂直。在这种情况下，您可以利用伸缩式可伸缩天线，例如在无线电中发现的天线。它的长度应该给予或取1/4的FM波长;审查重复频率和波长当量的光速。约30-50米的范围，15厘米的天线足够，但如果您需要获得最极端的范围，您可以利用半波天线。

测试FM发射器：

振荡器级周围的电压不能用普通的万用表测量，因为当电路操作并杀死电路的操作时，毫米的引线将作用天线。这肯定是第二晶体管的发射极的情况，其中万用表的引线将吸收如此多的能量，即舞台将停止工作。因此，用于测试FM发射器的输出的场强计。场强仪表显示了从天线辐射的实际场的强度。它用于确定天线的基本辐射模式，并查看信号最强的方向。您可以对您的天线进行更改，立即知道它是否更好或更糟。

FM发射器的应用：

向附近的收音机广播音乐:FM发射器可以用FM频率将存储在手机记忆中的音乐广播到附近兼容的FM接收器，如汽车收音机或家庭立体声系统，从而消除电线杂波。一些诺基亚n系列手机有这个调频发射机功能。

听证援助：FM发射器通过将扬声器的音频直接传输到倾听者的助听器来助听听力。它用于教室和嘈杂的环境。

紧急按钮：调频发射机用于老年人的应急按钮装置。当紧急按钮被按下时，信号就会被发送到附近的接收器，以召唤护士或亲属。这使得病人不需要喊出来就能得到立即的关注。

微广播：低功率调频发射机有时也用于邻里或校园广播站。

窥探：FM发射器已被用于构建微型无线麦克风进行监视。

应用：

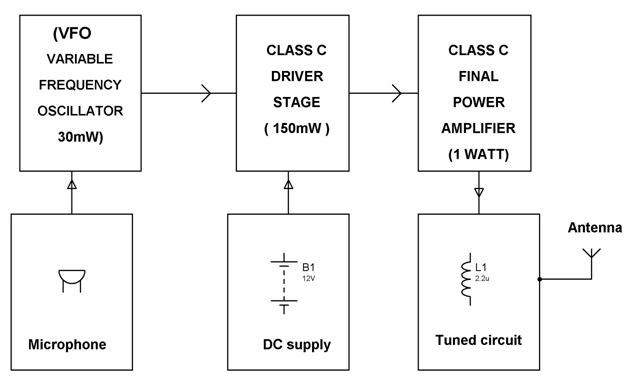

从框图中，框图主要由三个块VFO，C类驱动程序级和C类最终功率放大器组成，它们是FM发射器的主块。微手机用于营销音频放大器以调制大约106MHz频率的载体标志。然后，该载波信号用RF功率放大器放大，该RF功率放大器与调谐接收器天线相关联，以覆盖2km的可视路径分离。

从上面的文章，您可以清楚地了解调频发射机测试，如果有任何疑问，这个主题或从电气和电子项目留下下面的评论。
