音调发生器-开发旋律和警报器的应用程序

什么是音色发生器?

音调发生器是信号发生器电路，其将应用的电信号转换为音频信号。它可用于在手机中产生拨号音或在救护车或贵宾车辆等生产警报器等，或者在玩具，门铃等中产生旋律曲调。它可以将电生成的音频脉冲发送到特定组件。它也可用于测试音频设备。

它基本上创建了电信号并将其转换为声音。不同类型的音调发生器根据应用而产生不同的音频信号。应用电子信号的源也随着应用而变化。

2旋律发电机电路

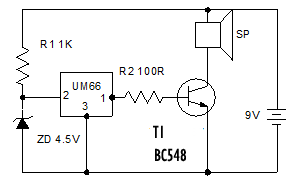

• 旋律发生器使用IC UM66:

IC UM66是一个小型晶体管型IC与3引脚。它是一个ROM，里面有预先录制好的音乐。当供电时，IC振荡并输出音乐音符。为了通过扬声器听到声音，有必要放大输出。为此，一个晶体管放大器就足够了。IC UM66在3伏电压下工作良好，但电源可达4.5伏。因此，采用了稳压稳压电源。如果供电电压为3伏(2支笔电池)，不需要齐纳和电源可以直接连接到IC。这里9伏电池是用来得到响亮的声音。当供电时，IC振荡，声音可以通过扬声器听到。你可以使用2英寸(4欧姆)的小扬声器或聚酯薄膜扬声器(用于玩具)。 It can be used in toys and door bells.
这是一个简单的电池操作音乐响铃电路，在触发时产生一分钟的甜旋律。它使用ROM IC UM66产生旋律。音乐自动停止。

推送开关用于触发电路。当按下推送开关瞬间按下时，NPN晶体管T1导电并拉动T2的基部，也可以进行。当T2进行时，C1充电并为IC UM66提供电力。齐纳二极管Zd用于将电源电压调节到UM66至3伏。当UM66获得3伏供应时，它将通过扬声器听到的T3振荡，从中振荡，它将被放大，从而通过扬声器听到。使用小型2英寸扬声器。

• 使用IC 3481的音乐门铃

发电机IC UM 3481.电路仅需要低电压为1.5V至3V，以便其操作，以便为目的使用笔电池。除了旋律发生器IC之外，电路还需要几个离散组件。

关于旋律发电机

IC UM3481是一个多乐器旋律发生器IC设计的目的在各种小工具的旋律产生。广泛应用于门铃、报警系统、倒车喇叭、玩具、钟表、定时器等。它的重要特点是:

1. 低电压操作从1.5V到3VOLT。
2. 8次选择。
3. 低待机电流。
4. 3个木材，如钢琴，器官和曼陀林。
5. 512注意最多16首歌曲的记忆。
6. 5个节奏可通过蒙版设置。
7. 8用户设置播放模式。
8. 14音调选择。
9. 其中一个内置RC振荡器。
10. 片上包膜调制器和预放大器。

UM3481系列是一个掩模- rom编程多乐器旋律发生器，由CMOS技术实现。它可以根据之前编程的信息演奏旋律，并能够生成16首歌曲，3种乐器效果:钢琴、管风琴和曼陀林。它还包括一个前置放大器，该前置放大器为驱动电路提供一个简单的接口。

绝对最大额定值

直流电源电压.......................................... -0.3V至+ 5.0V

输入电压范围 ....................................... vss - 0.3 v低Vdd + 0.3 v

操作环境温度.................. 0°C至+ 70°C

储存温度 ....................................... - 10°C + 125°C

类型

有不同版本的3481系列音乐发电机。

IC UM 3481.

它可以生成8首歌的曲调，像《铃儿响叮当》，《圣诞老人来到小镇》，《平安夜》，《圣夜》，欢乐到世界，《红鼻子驯鹿鲁道夫》，我们祝你圣诞快乐，哦，来吧，所有的忠诚和《听天使的歌唱》。

IC UM 3482.

它生成12个色调，如美国巡逻，兔子，哦，我的亲爱的克莱姆坦丁，蝴蝶，伦敦桥正在跌倒，行排排你的船，你睡觉，生日快乐，欢乐交响乐，家庭甜蜜的家，Weigenlied和紫色竹子上的旋律。

IC UM 3485.

它只能像夏威夷婚礼之歌一样生成5个曲调，试着记住，Aloha Oe，爱情故事和昨天。

利用ROM icum3481制作音乐发生器是一件非常简单的事情。这个集成电路内部有一个程控振荡器。只有100K电阻和33p电容就足以设置IC内部振荡器的振荡频率。由于输出是微弱的，晶体管放大器使用通用晶体管如AC 187, BC548等可以用来放大声音。
IC是一个低功耗，在3-5伏之间工作。如果使用更高的电源，则应使用3伏齐纳调节电源。它适用于2个笔电池。扬声器应小1-2英寸4-8欧姆。在每个按压开关时，音乐音变化。

一种基于IC芯片UM3561的警报器发生器

IC 3561是一个音调发生器，可以生产4个警报器，如警戒，救护车警报器，消防队警报器和枪声。声音取决于引脚6中的连接。

1.引脚6 -没有连接-警笛
2.引脚6 - 连接到引脚5 - 消防车警报器
3.销6 - 连接到地面 - 救护车警报器

像UM66, IC 3561也工作在3伏特，可以容忍的最大电压为4.5伏特。所以IC使用稳压二极管供电。电阻R2为220k，这是导致IC振荡的原因。不要改变这个值。如果它改变了，语气就会不同。IC的输出被T1放大。扬声器可以是一个小的2英寸4欧姆扬声器或聚酯薄膜扬声器。您可以使用三路开关选择不同的音调。

我希望你已经理解了音调发生器的概念和它的应用，如果对这个概念或电气和电子项目有任何进一步的疑问，请在下面留下评论。
