了解不同类型的触发器转换

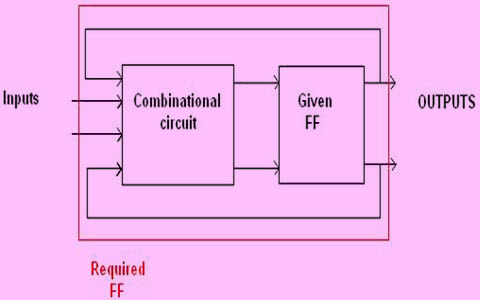

在电子bob足球体育app学中，触发器是一种电子电路它也被称为插销。触发器由两种用于存储数据的稳定状态组成。这些是一个数字电子系统它们被用于各种系统，如通信、计算机等。bob的是什么网站一个基本触发器可以用来构造一个交叉耦合的反相元件，如反相门、fet、BJTs、反相器、真空管。利用组合逻辑电路可以将一种触发器转换为另一种触发器。例如，如果需要一个JK触发器，则将i/ps赋给组合电路，并将组合电路的o/p赋给实际触发器的i/ps。因此，实际触发器的o/p等于所需触发器的o/p。在本文中，将讨论各种触发器转换。

触发器转换

触发器转换的主要目的是使用某种转换逻辑将触发器转换为所需的b型触发器。触发器转换分为不同的类型

• SR-FF到JK-FF转换
• JK-FF到SR-FF的转换
• SR-FF到D-FF转换
• D-FF到SR-FF转换
• JK-FF到T-FF转换
• JK-FF到D-FF转换
• D-FF到JK-FF转换

sr -触发器到jk -触发器转换

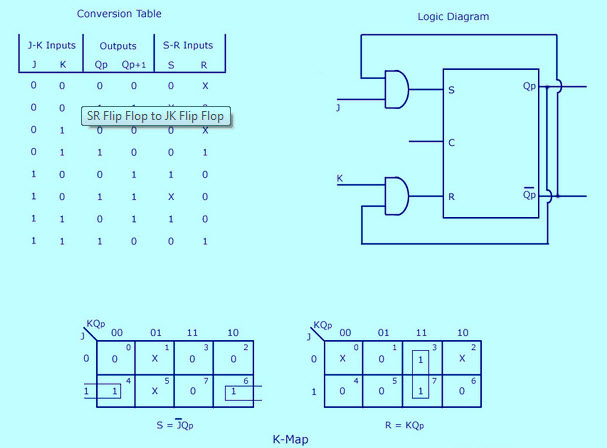

在jk -触发器中，j和k是sr -触发器中S和R的外部i/ps。这里，S和R都是组合电路的o/ps。触发器转换真值表如下所示。当前状态用Qp表示，Qp+1是应用J & k i/ps时要找到的下一个状态。

对于两个i/ps J和K，有8种可能的组合。对于J、K和Qp的每一个组合，都找到了等价的Qp+1状态。Qp+1简单地建议在Qp的重要性之后jk触发器发现的未来值。然后，通过写下S和R的值，从等效Qp中得到每个Qp+1，表格就完成了。也就是说，S和R值必须改变触发器的状态，从Qp到Qp+1被写入

jk -触发器到sr -触发器转换

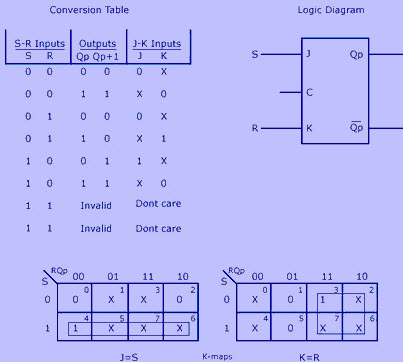

JK-FF到SR-FF的转换与SR-FF到JK-FF的转换相反。这里S & R将是J & K的外部i/ps，如下图所示，J & K将是组合电路的o/ps。因此，J和K的值必须用S, R和Qp来表示。逻辑图如下所示。触发器的转换表可以写成S, R, Qp, Qp+1, J & k。对于两个i/ps S和R，有8种可能的组合。

对于每一个组合，都找到了等价的Qp+1 o/p。对于SR-FF, S=R=1的组合的o/p是不可接受的。因此o/p的值被认为是无效的，而J和K值被认为是“不在乎”的。

sr -触发器到d -触发器转换

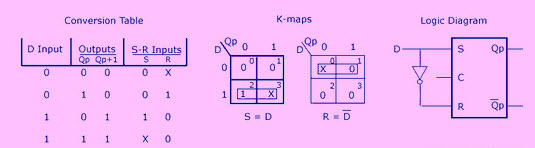

如下图所示，触发器的实际输入为S & R，其中D为外部i/p。S & R根据D和Qp、转换表、逻辑图和卡诺图的四种组合如下图所示。

d -触发器到sr -触发器转换

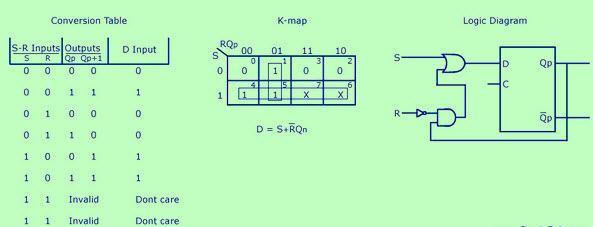

在这种类型的转换中，D是触发器的实际i/p，而S和R是外部i/ps。从外部i/ps S, R和Qp获得了八种可能的组合。但是，由于S=R=1的组合是不可接受的，所以我们认为D和Qp+1的值是“不在乎”的。D- ff到SR-FF的逻辑图是D- ff到SR-FF的转换过程，D用S、R和Qp表示的Karnaugh map如下图所示。

jk -触发器到t -触发器转换

在这种类型的转换中，J和k是触发器的实际i/ps，其中k被认为是外部i/p。T, Qp, J和K构成了四种组合，用T和Qp表示。卡诺图、逻辑图和转换表如下所示。

jk -触发器到d -触发器转换

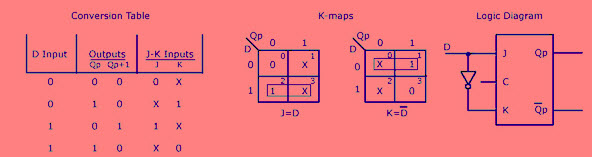

在这种类型的触发器转换中，J&K是实际输入，而D是触发器的外部输入。触发器的四种组合将通过D & Qp来完成，并以这两种J&K来表示。转换表有四种组合，JK-FF到D-FF的转换逻辑图和卡诺图J & K用D &表示如下。

d -触发器到jk -触发器转换

在这种类型的触发器转换中，J和K是触发器的外部i/ps，其中D是实际的输入。这八种组合可以通过使用J, K和Qp，如下表所示。D用J, K, Qp表示。用J, K, Qp表示的卡诺图D，转换表和逻辑图D-FF到JK-FF的情况如下图所示。

因此，这都是关于不同类型的触发器转换，包括SR-FF到JK-FF, JK-FF到SR-FF, SR-FF到D-FF, D-FF到SR-FF, JK-FF到T-FF, JK-FF到D-FF和D-FF到JK-FF。我们希望您对这个概念有了更好的理解。此外，任何对人字拖应用的怀疑bob体育棋牌，请在下面的评论区发表您的意见。我想问你一个问题，人字拖有什么应用?
