电源类型

调节电源通常是指能够为替补测试电子电路提供各种输出电压的电源,可能具有输出电压的连续变化,或者只是一些预设电压。电子电路中使用的几乎所有电子设备都需要直流电源来操作。稳压电源基本上由普通电源和电压调节装置组成。普通电源的输出被馈送到提供最终输出的电压调节装置。输出电压随着AC输入电压的变化或输出(或负载)电流的变化而保持恒定,但是由于其幅度根据负载要求而变化。

下面讨论其中一些类型的电源。


smp

工业驱动更小,更轻和更多产的电子系统推动了SMPS的进步,除了开关模式电源。bob足球体育app有一些拓扑通常用于实现SMPS。一种开关模式电源是一种电子电源,它包含一个开关稳压器来有效地转换电能。通过采用高开关频率,SMPS中的电力变压器和相关滤波元件的尺寸与线性相比大大减少。直流到直流转换器和直流到交流转换器属于SMPS的范畴。

在线性稳压电路中,来自非稳压直流输入电源的过剩电压在串联元件上下降,因此有与此电压下降成比例的功率损耗,而在开关模式电路中,电压的非稳压部分通过调制开关占空比来消除。现代开关(如:mosfet)的开关损耗要比线性元件的损耗小得多。

大多数电子直流负载由标准电源提供。遗憾的是,标准源电压可能与微处理器,电机,LED或其他负载所需的电平不匹配,特别是当源电压不像电池源和其他DC等于AC源时。

SMPS块图:

Switched-Mode-Power-Supply-Block-Diagram

开关电源(SMPS)背后的主要思想可以很容易地理解从概念解释的概念DC-DC转换器。如果系统输入是交流,那么第一级是转换成直流。这叫做整流。带直流输入的SMPS不需要整流阶段。许多较新的SMPS将使用特殊的功率因数校正(PFC)电路。通过跟踪交流输入的正弦波,可以得到输入电流。整流信号经输入储电容滤波产生不稳压直流输入电源。高频开关采用无稳压直流电源。对于更高的频率,需要具有更多电平电容和电感的元件。在这种mosfet可以用作同步整流器,这些有更低的导电级电压降。 The high switching frequency, switches the input voltage across the primary of the power transformer. The drive pulses are normally fixed frequency and variable duty cycle. The output of the secondary transformer is rectified and filtered. Then it is sent to output of the power supply. Regulation of the output to provide a stabilized Dc supply is carried out by the control or feedback block.


大多数smps。系统在固定频率脉冲宽度调制上运行,其中驱动器的接通时间的持续时间通过循环基于循环在循环上变化。给出给开关的脉冲宽度信号与输出电压的输出成反比。振荡器由闭环调节器的电压反馈控制。这通常是通过使用小脉冲变压器或光隔离器来实现的,因此增加了组件计数。在SMPS中,输出电流流量取决于输入功率信号,使用的存储元件和电路拓扑,以及用于驱动开关元件的模式。通过使用LC滤波器,滤波输出波形。

SMPS的优势:

  • 更高的效率,因为开关晶体管耗电小
  • 由于效率提高,发热较低
  • 尺寸较小
  • 更轻的重量
  • 将谐波反馈减少到供电主中

smp的应用:

  • 个人电脑
  • 机床行业
  • 安全系统

与SMPS一起,下面讨论另一个用于调节供电和备份的电路。

线性电源

备用工作台电源

图像

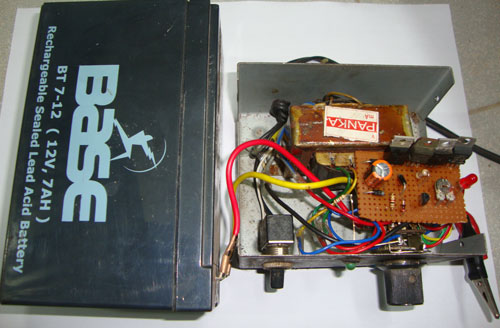

工作台电源是直流电源单元,可以提供不同调节的直流电压,用于测试或故障排除。设计了一种简单的电源电源电路,设计了电池备用,可用作工作台电源。它给出12伏,9伏,5伏和5伏调节的直流电动原型,同时测试或射击射击。如果电源失败,它还有电池备份以继续工作。还提供了低电池指示以确认电池状态。

它由三个主要部分组成:

整流器和过滤器单元使用变压器,二极管和电容器的组合将AC信号转换为调节的DC信号。

电池作为一种替代,它可以在主电源期间充电,并在主电源不足时用作电源。

一种电池充电指示器,其给出电池充电和放电的指示。

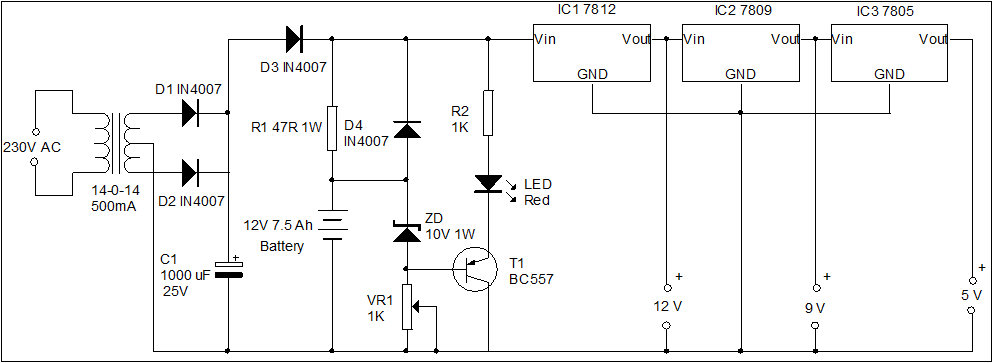

14-0-14,500 mA变压器,整流二极管D1,D2和平滑电容C1形式电源部分。当电源功率可用时,D3向前偏置并提供超过14伏的直流电,然后提供可以从其输出中挖掘的调节12伏。与此同时,IC2给出了9伏和IC3从其产出中调控5伏。

备用电池为12伏7.5 Ah充电电池。当市电可用时,它通过D3和R1充电。R1限制充电电流。为防止过度充电,如果长时间切换电源,电池不使用,涓流充电模式是安全的。充电电流约为100-150毫安。当市电断电时,D3反向偏置和D4正向偏置,电池承担负载。UPS电池是一个理想的选择。

Workbench-power-supply-with-backup

齐纳二极管Zd和PNP晶体管T1形成低电池指示灯。这种布置用于逆变器以指示电池状况低。当电池电压高于11伏时,齐纳导通并保持T1的底部,使其保持关闭。当电池电压降至11伏以下时,齐纳关闭并关闭T1正向偏差。(齐纳二极管仅在通过它超过1伏或高于其额定电压时的电压或高于其额定电压。所以这里只有10伏特齐纳才能在电压高于11伏特。)LED灯以表示需要电池充电。VR1调节齐纳的正确关点。充电电池充分,测量其端子电压。如果它高于12伏,请在中间位置调整预设VR1的擦拭器,略微转动,直到LED关闭。请勿将预设转换为极端结束。电池应始终容纳高于12伏的电压(完全充电电池将显示约13.8伏),那么IC1的输入电压就足够了。

1

自切换电源无电路图

在这个电路图中,给定一个稳压电源电路,通过一个固定电压调节器U1-LM7805不仅给出了一个变量,而且自动关掉特征。这是通过连接在调节器IC公共端子和地之间的电位计实现的。对于电位计RV1电阻电阻的电阻的每100欧姆增量,输出电压增加1伏。因此,输出从3.7V到8.7V变化(考虑到二极管D7和D8的1.3伏下降)。

当没有负载跨其输出端子时,电源是它自动关闭。这是利用晶体管Q1和Q2,二极管D7和D8和电容器C2的帮助来实现的。当在输出处连接负载时,二极管D7和D8(大约1.3V)跨越二极管Q2和Q1的电位下降。结果,只要负载保持连接,继电器被激励并且保持在该状态。同时,电容器C2通过晶体管Q2充电至约7-8伏电位。但是当负载(这里有S2串联的灯)断开时,晶体管Q2被切断。然而,电容器C2仍然充电,并且它开始通过晶体管Q1的基极排出。经过一段时间(基本上由C2的值基本确定),继电器RL1被断电,其关闭电源输入到变压器TR1的主电源。要再次恢复电源,则应暂时按下开关S1按钮。关闭电源的延迟直接随电容值而变化。

使用具有12V-0V,250mA的二次电压的变压器,尽管如此,根据用户的要求(最大30V最大。和1-Ampere Current Rating)。对于绘制超过300mA的电流,稳压器IC必须装配在云母绝缘体上的小散热器。当变压器的二次电压增加超过12伏(RMS)时,必须重新定位电位计RV1。而且,应预定继电器电压额定值。

可变电源使用LM338

电力电子设备通常需要DC电源。虽然有些需要调节电源,但有许多应用需要改变输出电压。可变电源是我们可以根据要求调节输出电压的电源。可变电源可用于许多应用,如将可变电压施加到DC电机,将可变电压施加到高压DC-DC转换器以调整增益等。它主要用于测试电子项目

可变电源中的主要组件是任何调节器,可以使用像可变电阻的任何方式调整输出。LM317等调节器IC可提供1.25至30V的可调电压。另一种方法是使用LM33 IC。

这里使用了一个简单的可变电源电路使用LM33,这是一个高电流稳压器。

LM 338是高电流电压调节器,可为负载提供超过5个安培电流。稳压器的输出电压可从1.2伏特调整到30伏。它只需要两个外部电阻来设置输出电压。LM 338属于LM 138系列,可在3个端子包中提供。它可用于诸如可调电源,恒定电流调节器,电池充电器等的应用中。在故障拍摄或维修期间,高电流可变电源对于测试高功率放大器电路是必不可少的。这允许电源与高瞬态负载和速度在完全负载条件下启动。即使调整引脚意外断开,过载保护也仍然是功能。

lm - 338针

电路描述

基本电路包括以下部分:

  1. 使交流电压下降230V的降压变压器。
  2. 整流模块,用于整流交流信号。
  3. 平滑电解液电容器过滤直流信号和消除交流波纹。
  4. LM338.
  5. 一个可变电阻器

电路工作原理

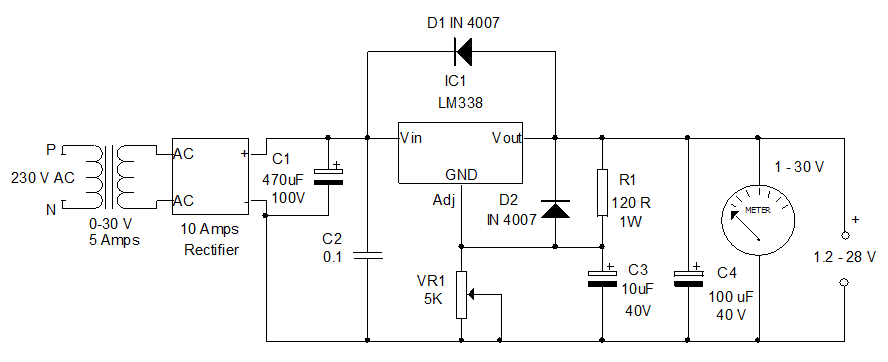

使用LM338正稳压器的可变电源如下图所示。功率来自一个0-30伏特5安培降压变压器。10安培整流模块将低压交流电整流为直流电,通过平滑电容C1使其无纹波。电容C2和C3改善了瞬态响应。输出电压可以通过锅VR1调整到所需电压从1.2伏到28伏。当开关关闭时,D1保护C4, D2保护C3。调节器需要散热片。

Vout = 1.2V(1+ VR1 / R1)+ I AddVR1。

可变电源使用
