录音和播放电路

您可以使用易于获得的IC APR 9301制作一个声音录制和播放电路。该电路可以记录和回放长达30秒的声音。它可用于自动应答设备，门电话等。IC APR 9301提供了能够存储和再现声音的电路，而无需使用任何微控制器或一些其他软件。录音不需要外部集成电路。

如果我们使用所有这种软件，设备可能会遭受一些病毒，因此通过避免使用微控制器和其他软件，我们可以使用错误操作设备。此过程基于单芯片，具有高质量的语音录音和播放解决方案，使用语音录制有一些众多薪酬，帮助我们在我们希望保护我们的安全性时，它将其作为提示，以及此应用程序包括通过通过不同技术记录对话的流程，他们可以通过它们记录几小时对话。

数字语音录音

有不同种类的录音机，数字录音机是其中一种类型录音机我们可以记录几个小时的对话。使用数字语音录制有很多好处，有助于在我们想要保护自己时提供安全性，它用作提醒，并且该应用程序包括通过两种技术记录对话的录制，这可能是笔语录像机或手表语音录像机，他们可以记录几个小时的对话。

这项技术在日常生活中最有用，从手表录音机记录的录音机和笔语录像机可以通过USB键轻松转移到计算机。这允许创建音频或发声记录的会话文件，可以轻松地复制和转发。These can be placed in some other devices like’s hard disks, CD drives, pen drive, and these copied files are easily forwardable within few minutes these applications are mostly helpful for students, you can send this conversation as notes to those who have missed their previous classes. This device consumes less amount of power supply.

录音的应用：

约4月9301

IC 9301是具有非易失性闪存的多功能28针IC。它可以执行大约100 k录制周期，并可以将内存存储在100年内。它基于收件箱专有的模拟/多级闪存非易失性存储器单元。存储器单元可以存储超过256个电压电平。IC是低电压版本，只需要5伏，25 mA电流进行正常工作。

在记录过程中，LED器件与其引脚25相关联，用于指示记录的闪烁。

IC 4月9301的采样频率

A. 20秒6.4 kHz
B. 24秒5.3 kHz
C. 30秒4 kHz

集成电路的工作

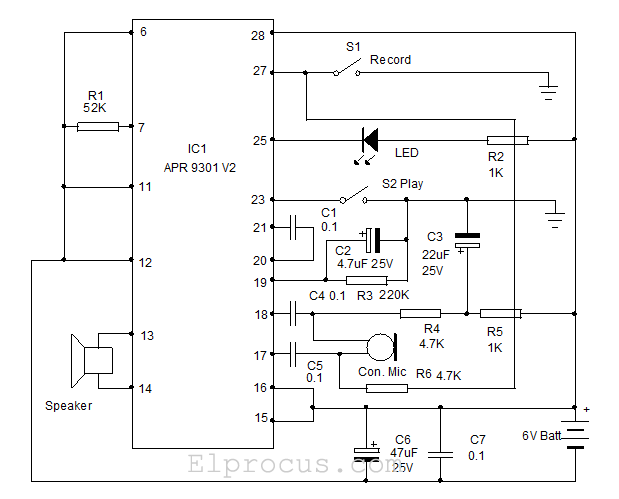

IC 4月9301执行两种操作 - 录制和播放模式。IC通过连接到其引脚17和18的麦克风获取录制语音信号。可以使用任何类型的优质冷凝器MIC。通过关闭开关S1，将开始记录模式。可以轻松地记录20-30秒持续时间的单个语音信息。只要红色L销27接地，IC仍然在录制模式下留在录制模式中。在记录过程中，LED连接到其引脚25闪烁，指示记录。在录制模式期间，扬声器驱动程序将处于静音位置。所需的工作电流为25mA（典型，无负载）。

当使用最后存储器20个周期时，记录过程自动终止。通过改变连接到其引脚6的OSCR电阻R1的值，可以将记录时间增加到30秒，并且如果R1的值为52K，则将获得20秒的记录。如果它增加到67K，那么时间可以增加到24秒。使用89K电阻作为R1可以获得30秒的最长时间。

在播放模式期间，输入部分将自动静音。通过关闭开关S2，记录的消息将从消息的开头开始来自扬声器。完成录制或播放功能后，IC进入待机模式。

电路可以在公共PCB上组装。IC 4月9301是一个敏感的28针IC，需要28针IC基础。仔细焊接IC基座，没有任何短路在引脚之间。仅在装配后检查电路后，仅在IC基座中连接IC。在为电路供电之前，请仔细检查PIN连接。使用用于电路的5伏稳压器IC的电源。使用2英寸8欧姆的优质扬声器来获得清晰的声音。通过按下开关S1，可以进行录制。麦克风拾取声音信号（语音或音乐）并将其传递给IC语音信号将存储在存储器单元中。通过关闭交换机S2，播放开始并通过扬声器听到录制的消息。

IC 4月9301的功能：

• 电源电压（VCC）即将：5.5分钟，最大6.5分钟
• 该IC的温度存储是：-65分钟，最大150林
• 此过程基于单芯片，具有高质量的语音录制和播放解决方案
• 在4月9301 IC的运营中不需要外部IC。
• 所需的外部组件较少所有设备都在内部连接
• 这是一个非易失性的设备，因此这主要基于闪存技术
• 此设备不需要电池备份
• 100K记录周期（典型）
• 100年的消息保留（典型）
• 所需的工作电流为：25mA（典型，无负载）
• 待机电流是关于：1UA（典型，无负载）
• 低功耗
• 非易失性闪存技术

现在，如果在此主题或电气和电气和电气和电气和电气和电气和电气和电气的任何查询，您对录音机和播放电路有明确的了解。电子项目留下下面的评论。
