什么是三瓦特计法及其工作原理

电气设备或设备在提供交流电流时工作。设备或设备消耗的功率是用瓦特表(瓦特/千瓦/兆瓦)测量的。瓦特计由两个线圈组成，如与负载相连的低电阻电流线圈“CC”和横跨负载的电位线圈“PC”。的三相权力的三相可以使用3瓦特计方法或2瓦特计方法或1瓦特计方法测量电路。本文介绍了使用3瓦特计法测量3相电源。

什么是三瓦特计法?

定义:采用3瓦特计法测量三相功率，采用四线制，根据布朗德尔定理。布隆德尔定理指出，“k”线交流系统提供的电力等于所需的总瓦特表小于“k -1”。

建设

3阶段3瓦特计可以在2个拓扑中构建，即在星形拓扑中或三角形拓扑中。以下是使用在星形或“y”时尚的4个电线的3瓦特表的构造。它由3瓦特计的W1，W2，W3组成，其压力线圈是PC1，PC2，PC3连接到中性点“N”，CC2，CC2，CC3连接到负载Z1，Z2，Z3。瓦特计的另一端连接到R，Y，B终端。

功率测量

三个瓦特表的功率测量是当电源通过电路时，可以使用以下公式计算平衡负载条件下电路的总功率

P = p1 + p2 + p3 = v1 i1 + v2 i2 + v3 i3 .......1

其中P =电路中的总电源

P1 P2 P3 =每相的功率

V1、V2、V3 =各相电压

I1，I2，I3 =每个阶段的电流。

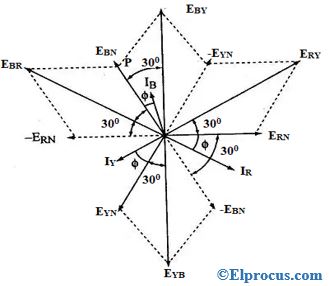

三瓦特计法的相量图

3瓦特表的相量图可以表示如下

表格

可以使用下表实际上注意到3瓦特计观察

s .no.	六世电压(伏)	目前的IL（AMP）	权力W1(瓦特)	权力W2(瓦特)	权力W3 (瓦特)	总功率P = W1 + W2 + W3	功率因数= cos φ

预防措施

以下是在实际进行实验时应注意的事项

• 确保所有的连接都是正确的
• 电流表中的电流值不应超过瓦特表中的电流值。

三瓦特计法的优点

以下是优点

• 可以测量各个阶段的权力
• 可以测量相位到中性电压吗
• 在没有中性线的情况下，可以创建重复的中性线。

三瓦特计法的缺点

以下是它的缺点

• 使用3瓦特计
• 对重载高度敏感。

三种瓦特计方法的应用

以下是应用程序

• 它们通常用于电力系统
• 用于冰箱、电热器
• 用于工业上的额定功率和功耗测量。

所有的电器或设备都要为它们提供交流电流并消耗能量。电路中所使用的功率可以用瓦特计(瓦特、千瓦或兆瓦)来测量。本文概述了星型拓扑中利用3瓦计测量三相功率的方法。电路中的总功率可以通过把所有的功率加起来计算出来瓦特计读数。该方法的主要优点是可以同时测量各相的功率。
